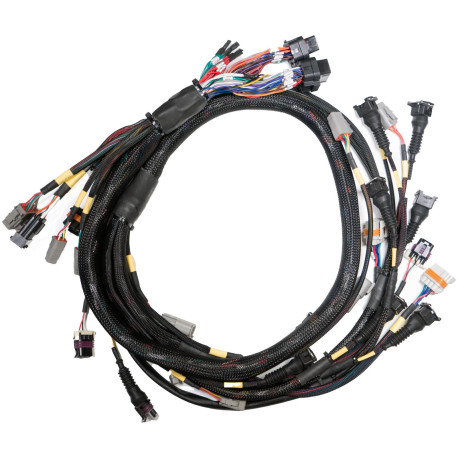

Link szerelt motorkábelköteg GM LS GEN3/4

A Link szerelt LS motorkábelköteg egyedi gyártású megoldás a Link StormX vagy XtremeX motorvezérlő Gen 3 LS1/LS6 vagy Gen 4 LS2/LS3/LS7* motorokhoz való csatlakoztatására. Akár gyári alkalmazást táplál, akár motorcserét végez, akár csúcskategóriás versenyautót épít, tiszta és megbízható alapot nyújt a motorvezérlő rendszeréhez.

Az LS kábelköteg minden szükséges csatlakozást tartalmaz, beleértve a befecskendezőket, gyújtótekercseket, a drive-by-wire fojtószelep-vezérlést és a CAN lambdaszondákat, valamint tizenkét tartalék csatlakozást az adott projekt egyedi funkcióihoz.

Minden kábelköteg a Link könnyen kezelhető AVSS gépjárműipari vezetékét és a Link szabványos vezetékszíneit használja.

Szállítás előtt minden kábelköteg átfogó tesztelésen esik át, amely kiterjed a helyes tűkiosztásra, a rövidzárlatokra, a toldások ellenállására, a szigetelési ellenállásra és egyebekre.

A LinkECU szerelt LS motorkábelköteg egyetlen, sokoldalú alapkábelköteget használ, amely Link tartozékok széles választékával az adott LS motorhoz és alkalmazáshoz igazítható.

Támogatott modellek

Gen 3 LS1/LS6

Gen 4 LS2/LS3/LS7*

Figyelmeztetések

*Megjegyzések Gen 4 motorokkal való használathoz

A Gen 4 LS elöl elhelyezett vezérműtengely-érzékelőjéhez vezérműtengely-érzékelő kábelköteg-hosszabbító szükséges.

A főtengely-érzékelő csatlakozóján kisebb módosítás szükséges. A részleteket lásd a telepítési kézikönyv „crank connector” fejezetében.

A legtöbb Gen 4 motorhoz USCar csatlakozós befecskendező-csatlakozó adapterek szükségesek. Ellenőrizze befecskendezője csatlakozóját. Használja a Link PN 101-0287 terméket.

A gyári Gen 4 kopogásérzékelők támogatásához a Link LS Gen 4 kopogásérzékelő-adapter kábelköteg (PN 101-0306) szükséges.

A gyári Gen 4 MAP szenzor támogatásához Link LS MAP adapter kábelköteg, valamint Gen 3 - Gen 4 MAP szenzor hosszabbító kábelköteg szükséges (alternatívaként használhat Link MAP szenzort, amelyet a kábelköteg közvetlenül támogat).

Ha biztosítékdobozra és relére van szüksége, kérjük, vásárolja meg a 101-0310 terméket is.

Az LS beépítések egyszerűsítésére tervezett LinkECU szerelt LS motorkábelköteg jellemzői:

Motorvezérlő-hangolási funkciók

• Támogatja a bowdenes fojtószelep-házakat (az LS léptetőmotor-adapterrel) és a drive-by-wire fojtószelep-házakat is (az LS DBW adapterrel).
• Tápellátással rendelkező DTM4 CAN csatlakozó, amely kompatibilis a Link CAN tartozékokkal és kábelekkel.
• EV1/JPT befecskendező-csatlakozók, amelyek közvetlenül a szokásos LS1 befecskendezőkbe dughatók.
• Adapterek szükségesek a Multilec befecskendező-csatlakozós korai teherautó-motorokhoz, valamint a későbbi LS3 típusú USCAR/EV6 befecskendezőkhöz (használja a Link PN 101-0287 befecskendező-adaptert).
• Támogatja a gyári 7 tűs gyújtótekercs-kábelköteg csatlakozót.
• Támogatja a Link MAP szenzorokat.
• A gyári Gen 3 MAP szenzor megtartásához használja az LS MAP adaptert.
• Támogatja a gyári F Body generátort (ACDelco PN 335-1075).

Műszaki adatok

Anyag

• AVSS gépjárműipari vezetékek
