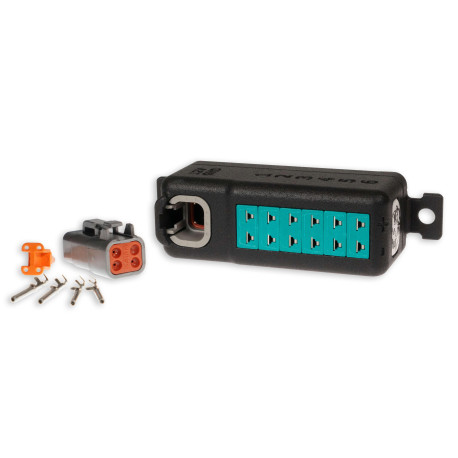

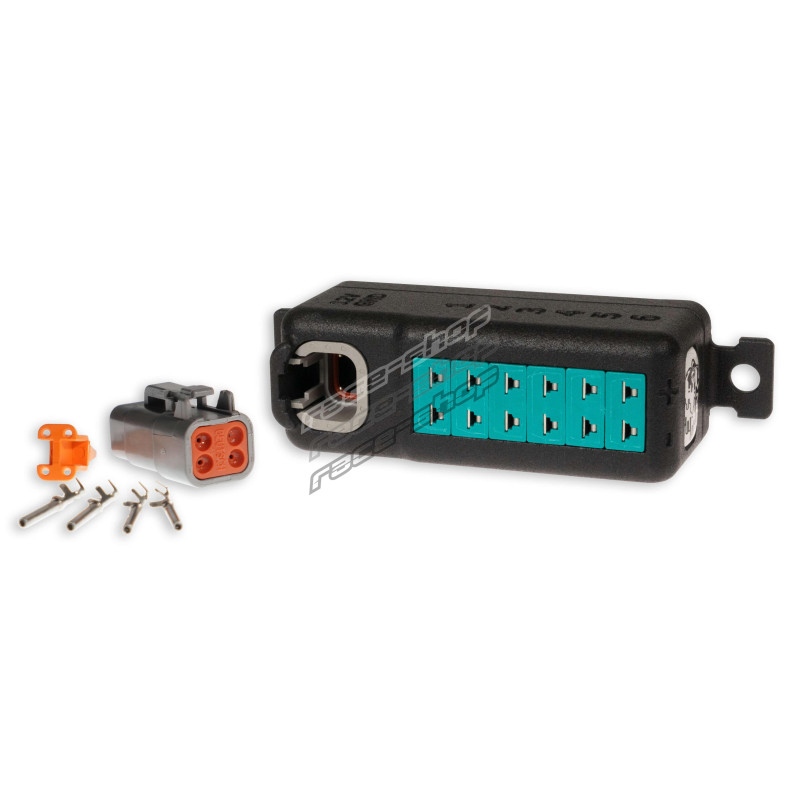

Link TCC06 6 csatornás EGT-CAN modul

A hengerenkénti kipufogógáz-hőmérséklet figyelésére ideális TCC06 számos egyéb hőmérsékletmérésre is használható, beleértve az intercooler előtti és utáni, a turbóház-, hengerfej-, hűtőfolyadék- és olajhőmérsékletet. A hengerenkénti EGT figyelésével azonosíthatók a hengerek közötti hőmérséklet-különbségek, az adatok pedig felhasználhatók a hangoláshoz, a hengerenkénti korrekcióhoz és a motorvédelmi stratégiákhoz.

A 6 K típusú bemenet mindegyike hidegpont-kompenzációval rendelkezik, a hőmérsékletadatokat pedig közvetlenül CAN-en keresztül továbbítja a motorvezérlőnek. A modul négytűs DTM csatlakozón keresztül csatlakozik a Link szabványos CAN tűkiosztásával, és előre konfigurálva van a Link motorvezérlővel való integrációhoz.

A beépített vezeték nélküli kapcsolat lehetővé teszi a TCC06 konfigurálását és frissítését okostelefonról vagy számítógépről, valamint hozzáférést biztosít az élő hőmérsékletértékekhez és a hőelemek állapotához.

Támogatott modellek

Minden CAN busz támogatással rendelkező Link motorvezérlő.

6 db hidegpont-kompenzált K típusú bemenet.

Négytűs DTM csatlakozó & miniatűr K-aljzatok.

CAN busz csatlakozás a motorvezérlőhöz (Link motorvezérlőhöz előre konfigurálva).

Mérési tartomány 0 és 1250 °C között (32 - 2282 °F), 0,25 °C felbontással.

Testzárlat, illetve csatlakoztatott K típusú hőelem hiányának érzékelése.

Szabványos mini K hőelem-csatlakozó.

Teljes konfigurálás és felügyelet vezeték nélkül.

Állítható mintavételi frekvencia legfeljebb 100 Hz-ig.

Műszaki adatok

TCC beállítási és telepítési útmutató

Főbb jellemzők

• DTM 4 CAN tűkiosztás (támogatja a Link CAN tűkiosztási sémáját és CAN kábelkínálatát)
• Pin 1: 12 V
• Pin 2: test
• Pin 3: CAN Low
• Pin 4: CAN High
• Pontosság: maximum 2% eltérés

Konfigurációs lehetőségek

A modul vezeték nélkül konfigurálható:

• CAN sebesség: 125 kbps, 250 kbps, 500 kbps, 1 Mbps.
• Emuláció: szabványos, az összes jelentős utángyártott EGT/hőelem-CAN modul.
• A szabványos CAN busz azonosító módosítása.
• Big/Little Endian bájtsorrend módosítása.

Termékméretek

• 115mm(L)x35mm(W)x35mm(H)
• 4.53in(L)x1.38in(W)x1.38in(H)

Termék tömege

• 95 gramm (3,35 uncia)

Elektromos jellemzők

• Üzemi feszültségtartomány: 12 V

A csomag tartalma

• 1 db CAN EGT modul - egyedi Link változat
• 1 db DTM4 ellencsatlakozó-készlet
• 2 db Link matrica

Kalibráció neve a PCLinkben

• A Link TCCXX PCLinkben történő beállításához a mellékelt LCS fájlt kell használni. Először nyissa meg a CAN Setup párbeszédablakot, állítsa be a kívánt Receive User Streamet, és az azonosítót (ID) állítsa a TCCXX eszközben beállított CAN ID-vel megegyezőre.
• TCC08 használata esetén egy második Receive User Streamet is be kell állítani, az elsőt követő CAN ID-vel, az 5-8. EGT értékek fogadásához.
• Lépjen át a Streams fülre, és válassza ki a megfelelő adatfolyamot. Válassza a Load Stream lehetőséget, majd válassza ki az eszközének megfelelő adatfolyamot.
• A teljes beállítási útmutatót lásd az alább hivatkozott támogatási részben.
