CANchecked kijelző MFD28 Gen2

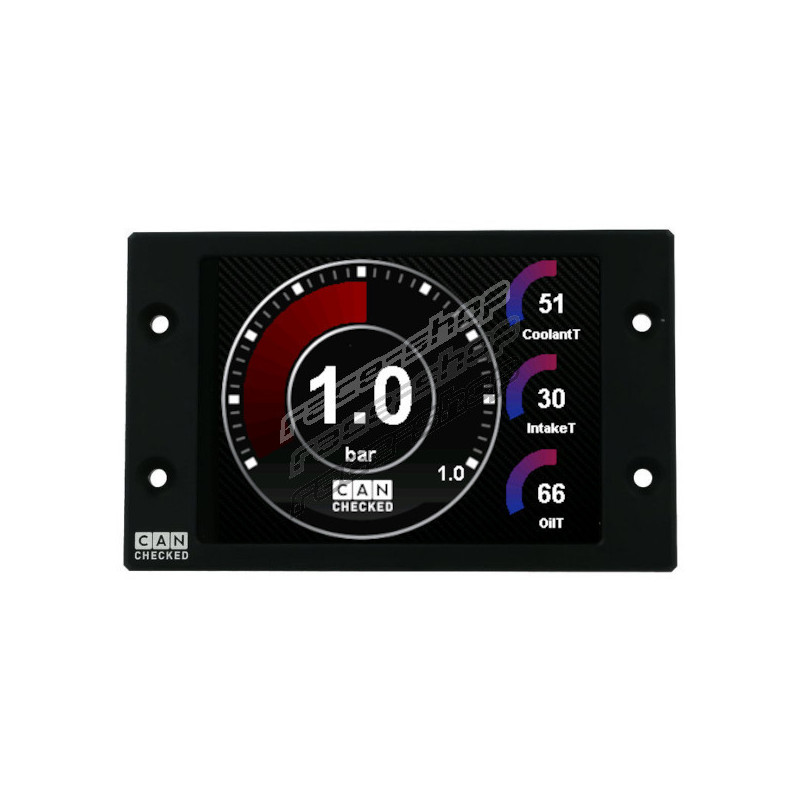

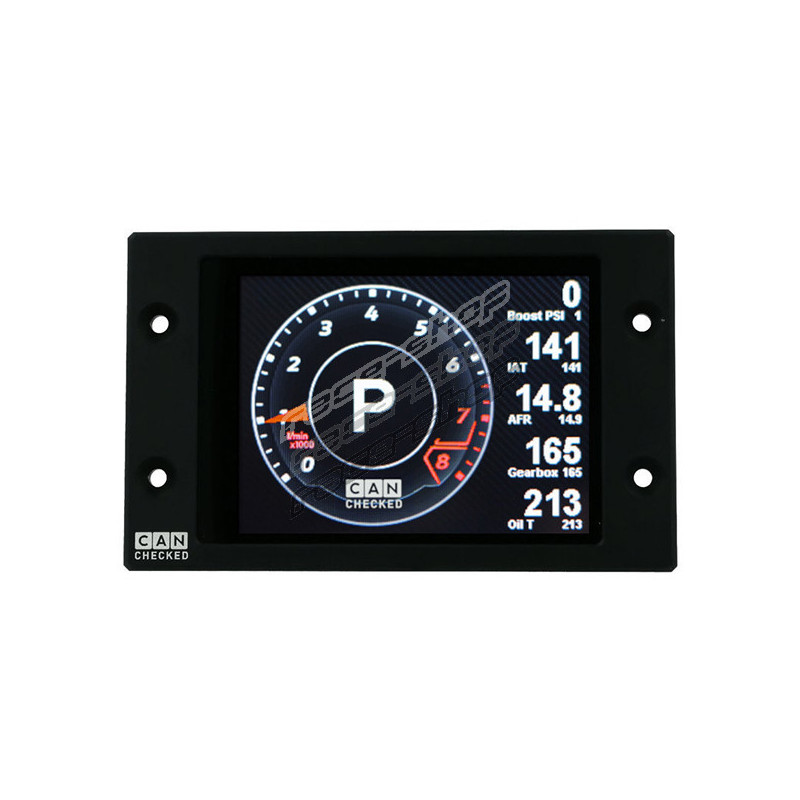

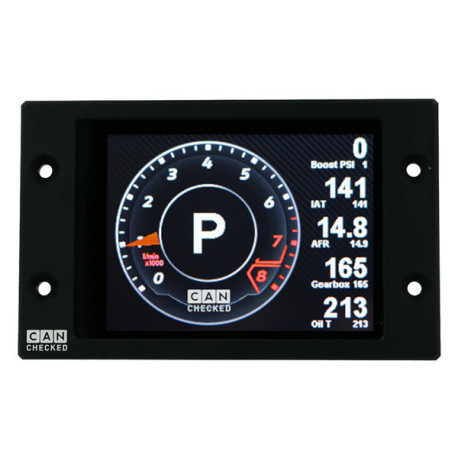

Az MFD28 Gen2 univerzális változatban bármilyen járműbe illeszkedik, és egy intelligens kijelző olyan funkciókkal, amelyeket nem szeretne nélkülözni. Az elölről látható alumínium kerete maratott és fekete eloxált. Függőlegesen és vízszintesen is használható.

• Kompakt méret: Egy 71x53 mm-es kivágás 26 mm mélységgel elegendő az új adat kijelző süllyesztéséhez.
• Can Bus: Részletes járműadatok, például a gyártói diagnosztikai eszközök kiolvasása
• Sebességváltó kijelző: Közvetlenül a Can buszon keresztül vagy a fordulatszám és a fordulatszám alapján kiszámítva.
• Érintőképernyő: Navigáljon az oldalakon intuitív mozdulatokkal
• Testreszabás: Tervezze meg saját oldalait, adjon hozzá saját képeket vagy indítson animációt
• További bemenetek: Csatlakoztasson akár 4 analóg bemenetet és egy etanolérzékelőt közvetlenül a kijelzőhöz.
• Can Switching: Használja a kijelzőjét billentyűzetként, és küldje el saját üzeneteit a buszra.
• Testreszabható riasztások: A testreszabható riasztások könnyen konfigurálhatók és aktiválhatók. Például nagy figyelmeztető üzenet jelenik meg, ha a kipufogógáz hőmérséklete 900 fok fölé emelkedik.
• Naplózás: Naplózza és menti az adatokat a belső SD-kártyára a későbbi elemzéshez.
• Teljesítménymérő: Mérje meg a 0-100, 100-200 és 0-200 időt a beépített teljesítménymérővel, minden további hardver nélkül.
• DTC*: A motorvezérlő egység, a sebességváltó, az ABS és az összkerékhajtás hibáinak leolvasása és törlése.
• Dimmelés*: A kijelző automatikusan elsötétül a műszerfallal együtt.

Konfigurálhatja saját oldalát, vagy választhat számos előre definiált nézet közül:

• A kijelző előre definiált mintaoldalakkal kerül szállításra
• Saját oldalak létrehozása lehetséges és kívánatos
• Legfeljebb tíz oldal lehetséges
• 20 különböző widget típus (pl. érzékelő érték, analóg mutató, YT diagram, sebesség sáv, kerek kijelző, függőleges/horizontális sáv).
• A widgetek méretükben méretezhetők és pozícionálhatók drag and drop segítségével.
• A widgetek színei teljesen beállíthatók
• Oldalanként legfeljebb 64 widget

A CANchecked DSS segítségével teljesen testre szabhatja kijelzőjét. Az integrált naplónézővel letöltheti és megtekintheti a naplófájlokat. Továbbá egy Can-Logger is integrálva van. A szív az integrált "TRI Editor", amellyel beállíthatja az érzékelőket (függetlenül attól, hogy Can Bus vagy belső): A figyelmeztetésekhez min-/max-értékeket rendelhet, és megváltoztathatja az érzékelők nevét.

Sok ügyfél mindig megkérdezi: "Milyen értékeket kaphatok az ECU-mból". A válasz: "MINDEN".

A legtöbb motor adatait itt visszafejtettük, és részletes adatokat tudunk nyújtani. kijelzőnk támogatja a Can Bus adatlekérdezést (UDS, TP2, gyártóspecifikus protokollok), valamint a K-Line-on (ISO 9141) keresztüli adatlekérdezést.

Alapértelmezés szerint a kijelző előre definiált TRI/TRX fájlokat tartalmaz. A fájlokban az összes érzékelő definiálva van, amelyeket lekérdeznek. Ezek motoronként eltérőek. Íme egy kivonat a lehetőségekről:

Hőmérséklet:

• Kipufogógáz-hőmérséklet, hűtőfolyadék-hőmérséklet, olajhőmérséklet, szívóhőmérséklet, külső hőmérséklet, benzinhőmérséklet, DSG-hőmérséklet.

Nyomások:

• Túlnyomás, környezeti nyomás, üzemanyagnyomás az előtápláló szivattyú előtt, tényleges/célnyomás a sínben.

Lambda/keverék

• Lambda-érték, befecskendezési idő, rövid távú lambda-beállítás, hosszú távú lambda-beállítás

Egyéb

• fordulatszám, légtömeg, járműsebesség, fojtószög, teljes gyújtási szög, gyújtási szög behúzás hengerenként, N75 időzítés %-ban, 30-as kapocsfeszültség, nyomaték, sebességfokozat, dízel-specifikus értékek.

Ha az értékek hiányoznak, később hozzáadhatók.

Természetesen az Ön új adatai kijelző támogatják a szabadon programozható vezérlőegységek széles skáláját, mint például a

DTA Fast
Ecumaster
Emerald
Emtron
Haltech
Hondata
KMS van Kronenburg
LinkECU
MaxxECU
MBE
Megasquirt
Motec
Motorsport Electronics
Syvecs
Trijekt
VEMS

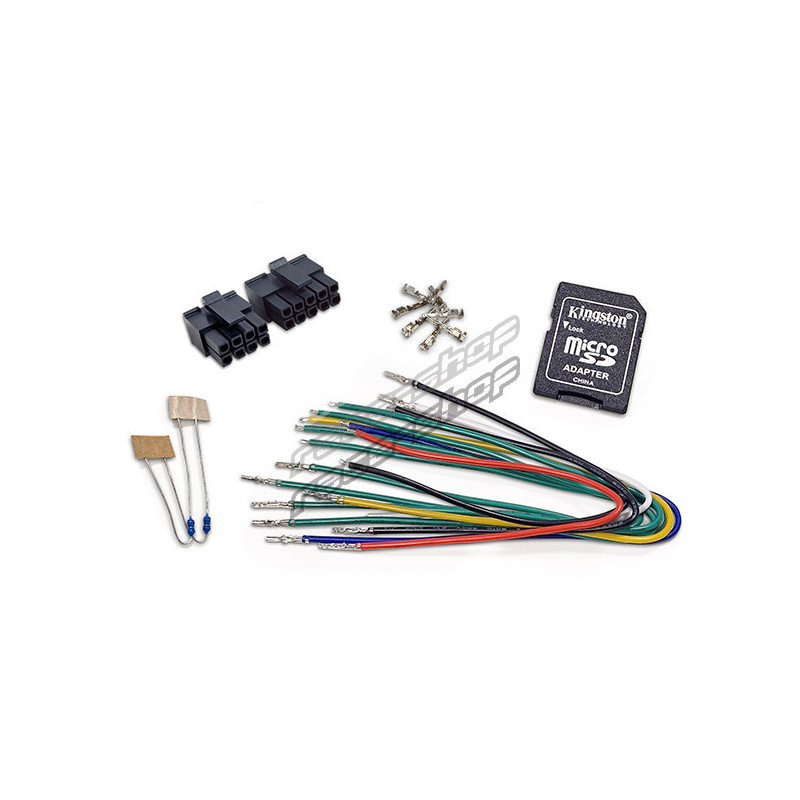

Minden szállítmány tartalmazza a következőket:

• MFD28 Gen2 adat kijelző alumínium kerettel
• Connector A (8-utas Molex)
• Connector B (10-utas Molex)
• Különböző színű, előre összeszerelt csatlakozókábelek (hossza: 20 cm, rendeltetésszerű használat: tápellátás, Can Bus, analóg bemenetek, 5V, érzékelő földelés).
• Tüskék a saját krimpeléshez
• Két 1K ellenállás (külső NTC-érzékelők csatlakoztatásához)
• Gyorsindítási útmutató
• USB data kábel
• SD-kártya (előre telepítve a kijelzőbe)
• SD kártya adapter
• Kijelzőfólia (a tükröződések megakadályozására)

A négy analóg bemeneten keresztül bármilyen érzékelő csatlakoztatható - támogatjuk a lineáris 0-5V és az NTC érzékelőket is.
Házon belüli CAN-ellenőrzött érzékelőink alapértelmezés szerint a TRI-/TRX-fájlokban vannak tárolva, és csak csatlakoztatni kell őket:

• AIN1: Hőmérséklet érzékelő (NTC01)
• AIN2: K típusú K kipufogógáz-hőmérsékletérzékelő átalakítója (TCC01)
• AIN3: Nyomásérzékelő 0-10 Bar (FLP01)
• AIN4: nyomásérzékelő 0-5,5 Bar abszolút (BST01)

A csatlakoztatáshoz használhatja az előre összeszerelt AIN kábelkötegünket.

Az analóg érzékelők mellett csatlakoztathatja a nyolc LED-del ellátott külső váltófényünket is. Ez különböző színekben villoghat, a sebességhatárok és a színek pedig közvetlenül a kijelző-n konfigurálhatók.

Az etanolérzékelőt közvetlenül a kijelzőhöz csatlakoztatja. Szüksége van egy pullup ellenállásra (10K) az 5V és a jel között. Ezután az etanoltartalmat és a hőmérsékletet közvetlenül a kijelző-n megtekintheti és naplózhatja.

A Math-csatornákkal az érzékelőkkel együtt számolhat. A User-Table lehetőséget ad további érzékelők 2D vagy 3D térképekkel történő generálására.

• CC10000 DIN01 - DIN-nyílás adapter MFD28
• CC24000 SLM08 - külső kapcsoló villámmodul
• CC22780 ANC04 - négyutas AIN-köteg
• CC22100 CBD08 - nyolcutas konzervdoboz elosztó központ
• CC22902 NTC01 - hőmérséklet-érzékelő folyadékokhoz 1/8" NPT
• CC22903 TCC01 - K típusú átalakító 0-1250°C
• CC22901 FLP01 - Nyomásérzékelő 0-10 Bar (145psi) M10x1
• CC22900 BST01 - Nyomásérzékelő 0-5,5 Bar abszolút (80psi)

*nem minden protokollon elérhető
