Link 4 bar MAP szenzor (MAP4)

Támogatott modellek

Minden Link motorvezérlő.

Egyéb, analóg MAP szenzor bemenettel rendelkező utángyártott motorvezérlők.

Legfeljebb 44 psi (3,0 bar) töltőnyomással működő turbófeltöltős és kompresszoros motorok.

Fontos

Az érzékelőt a szívócső csatlakozási pontja fölé szerelje.

A PCLinkben válassza a "Link 4 Bar" MAP szenzor típust.

Szívómotorokhoz (NA) vagy 3 bar / 44 psi feletti töltőnyomáshoz nem ajánlott.

Műszaki adatok

Főbb jellemzők

A Link 4 bar MAP szenzor műszaki adatai:

• Nyomástartomány: 0-4 bar abszolút.
• Nagy felbontású nyomásmérés.
• Kompakt alumínium ház.
• 4 mm-es (3/16") tömlőcsonk-csatlakozás.
• Kétcsavaros rögzítés.
• 3 tűs Deutsch DTM csatlakozókészletet tartalmaz.
• A bekötési tűkiosztás az érzékelő házán jelölve.
• A LinkECU tervezése és gyártása.

Termékméretek

• 60mm(L)x50mm(W)x20mm(H)
• 2.36in(L)x1.97in(W)x0.79in(H)

Termék tömege

• 40 gramm (1,41 uncia)

Elektromos jellemzők

• Üzemi feszültségtartomány: 4,75-5,25 V
• Maximális bemeneti feszültség: 5,25 V
• Maximális folyamatos áramfelvétel: 10 mA

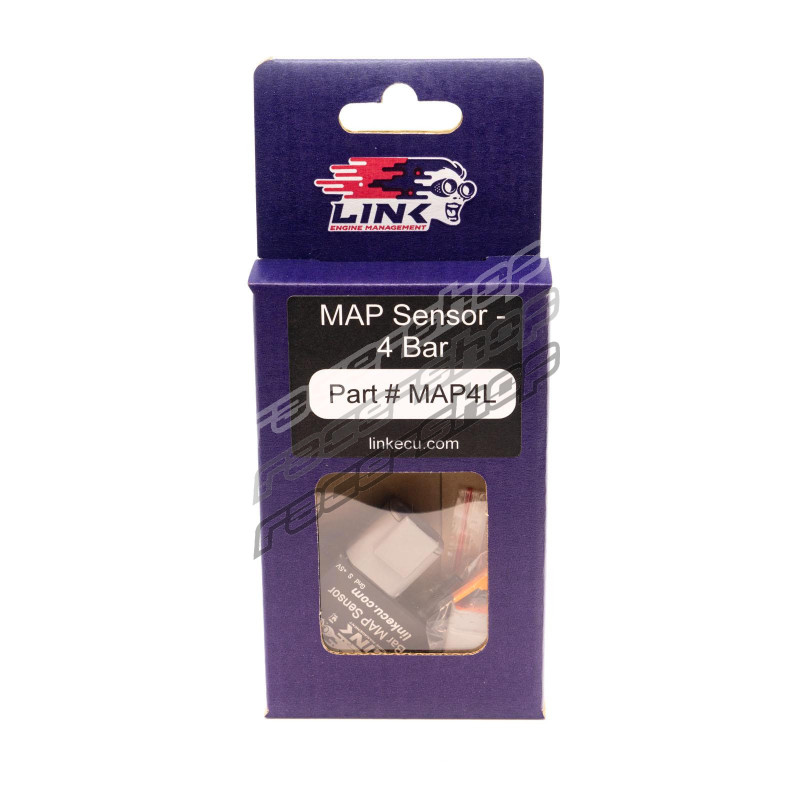

A csomag tartalma

• 4 bar MAP szenzor
• Deutsch 3 pólusú csatlakozókészlet

Kalibráció neve a PCLinkben

• "Link 4 Bar"

Nyers kalibrációs adatok

• 0,5 V = 45 kPa, 4,5 V = 375 kPa

Csatlakozó

• Deutsch 3 pólusú csatlakozókészlet (PN 101-0128)
