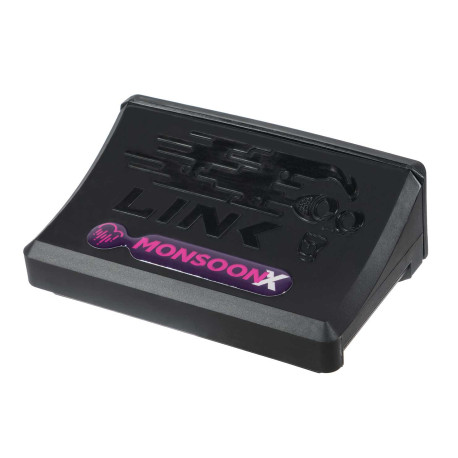

Link G4X MonsoonX motorvezérlő (ECU)

A G4X család többi tagjával azonos, bajnoki címeket nyert G4X architektúrára épülő MonsoonX ugyanazt a bevált hangolási élményt és megbízhatóságot nyújtja, amelyben világszerte megbíznak a rajongók és a professzionális hangolók.

A MonsoonX ugyanazt a processzort, firmware-t, szoftvert és szabványos G4X funkciókészletet használja, mint a teljes G4X család. A funkciók között szerepel a CAN busz, a Flex Fuel, a rugalmas motorvédelmi limiterek, a CAN billentyűzet-vezérlés, a nyílt és zárt hurkú töltőnyomás-szabályozás, a kettős zárt hurkú lambdaszabályozás, a VVT-vezérlés, a beépített trigger oszcilloszkóp, az utángyártott kijelzőkkel való kompatibilitás és az 512 MB-os beépített adatrögzítés. Beépített MAP szenzorral is rendelkezik.

Az AtomX képességeire építve a MonsoonX további kiegészítő (Aux) kimenetekkel, digitális és analóg bemenetekkel, valamint fejlett hangolási és motorsport-funkciókkal bővül. Az I/O-igényektől függően az olyan funkciók, mint a rajtvezérlés (Launch Control), az anti-lag, a váltásvezérlés, a váltófüles váltásvezérlés és a VVT-vezérlés lehetővé teszik, hogy a motorvezérlőt az adott projekt egyedi igényeihez igazítsa.

A MonsoonX ideális megoldás olyan szívó- és turbófeltöltős motorokhoz, amelyek bizonyos fejlett hangolási és motorsport-funkciókat igényelnek anélkül, hogy a Link magasabb kategóriás motorvezérlőire kellene váltani.

Megjegyzés: a MonsoonX a fenti funkciók bármelyikét képes futtatni, de nem mindet egyszerre. A futtatható funkciók száma attól függ, hogy az egyes funkciók a korlátozott számú bemenet és kimenet közül mennyit igényelnek.

Támogatott modellek

A MonsoonX legfeljebb 2 rotort vagy 4 hengert képes vezérelni szekvenciális befecskendezéssel és direkt gyújtással.

A MonsoonX az összes szabványos G4X funkciót ötvözi fejlett hangolási és motorsport-funkciók válogatásával, többek között:

Motorvezérlő funkciói

• Beépített MAP szenzor
• 8 egyedi matematikai blokk, 30 karakterrel
• Flex Fuel
• Trigger oszcilloszkóp
• Rugalmas motorvédelmi limiterek
• CAN billentyűzet-vezérlés
• VVT-vezérlés
• Nyílt hurkú töltőnyomás-szabályozás
• Zárt hurkú töltőnyomás-szabályozás
• Beépített lambdaszonda-vezérlés
• Kettős zárt hurkú lambdaszabályozás
• CAN vagy soros adatfolyamon keresztül kompatibilis az összes vezető utángyártott műszerfallal.
• 512 megabájt belső adatrögzítés

Motorsport-funkciók

• Rajtvezérlés (Launch Control)
• Anti-lag
• Váltásvezérlés
• Váltófüles (paddle shift) váltásvezérlés
• Megjegyzés: a MonsoonX a fenti funkciók bármelyikét képes futtatni, de nem mindet egyszerre. A futtatható funkciók száma attól függ, hogy az egyes funkciók a korlátozott számú bemenet és kimenet közül mennyit igényelnek.

Műszaki adatok

A MonsoonX az AtomX összes alapvető műszaki jellemzőjét további I/O-val egészíti ki, többek között:

Kimenetek

• 4 befecskendező-meghajtó
• 4 gyújtásmeghajtó
• 6 kiegészítő (Aux) kimenet
• +5 V-os érzékelő-tápellátás
• A nem használt befecskendező-/gyújtásmeghajtók kiegészítő (Aux) kimenetként használhatók

Bemenetek

• 4 digitális bemenet
• 2 hőmérséklet-bemenet
• 4 analóg bemenet
• 2 trigger bemenet
• 1 kopogásérzékelő-bemenet
• A nem használt hőmérséklet- és analóg bemenetek digitális bemenetként használhatók

Kommunikáció

• 1 CAN busz csatorna
• Mini-B USB hangolócsatlakozó

Adatrögzítés

• 512 MB beépített adatrögzítő memória
• 100 kHz maximális teljes rögzítési sebesség
• 250 rögzítési csatorna

Termékméretek

• 95mm(L) x 130mm(W) x 45mm(H)
• 3.74in(L) x 5.12in(W) x 1.77in(H)

Termék tömege

• 220 gramm (7,76 uncia)

Anyag

• Üvegszál-erősítésű nejlon ház

Elektromos jellemzők

• Üzemi feszültségtartomány: 6,5-24 V
• Maximális bemeneti feszültség: 36 V
• Maximális folyamatos áramfelvétel: 3 A
• Üzemi áram: 200 mA

Egyéb

• Gyártási szabvány: ISO 13485
• Környezeti hőmérséklet-tartomány: -30 - 90 °C

A csomag tartalma

• MonsoonX G4X motorvezérlő (ECU)
• Gyors üzembe helyezési útmutató
• Rögzítőkonzol
• USB hangolókábel
• LinkECU matricák

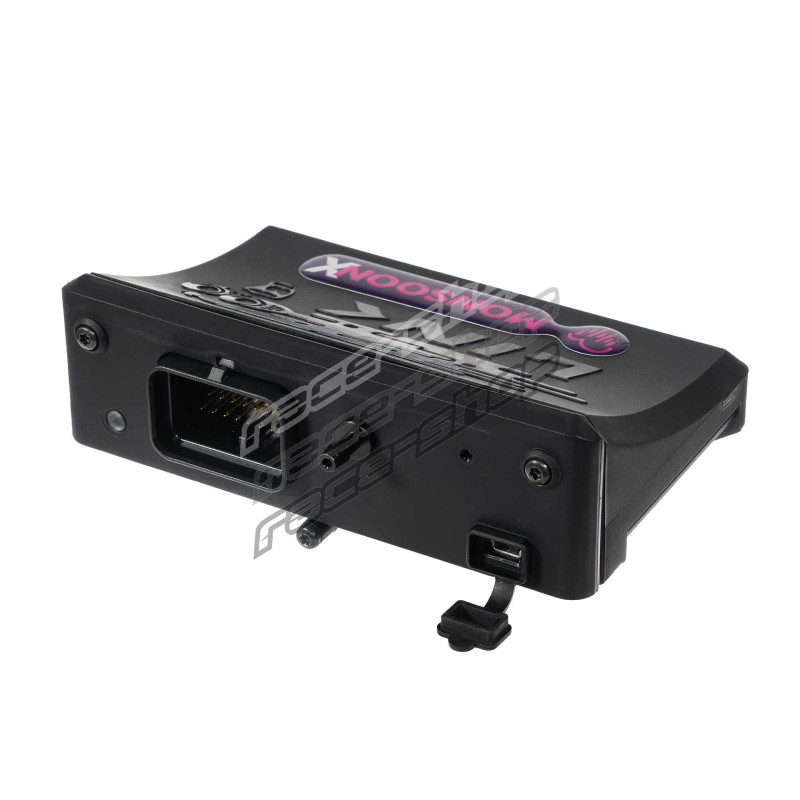

Csatlakozó

• Superseal 4 soros, 34 pólusú
• Cikkszám: 4-1437290-0
