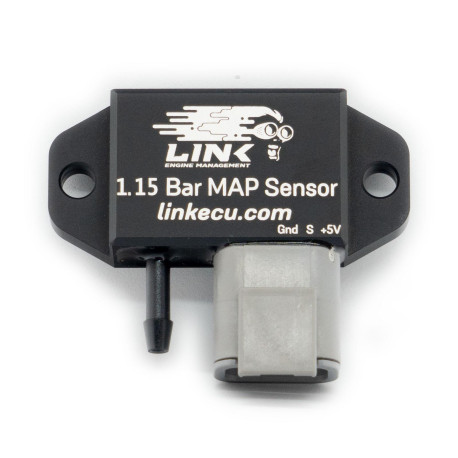

Link 1,15 bar MAP szenzor (MAP1.15)

Támogatott modellek

Minden Link motorvezérlő.

Egyéb, analóg MAP szenzor bemenettel rendelkező utángyártott motorvezérlők.

Legfeljebb 2 psi (0,15 bar) szívóoldali túlnyomású alkalmazásokhoz.

Fontos

Az érzékelőt a szívócső csatlakozási pontja fölé szerelje.

A PCLinkben válassza a "Link 1.15 Bar" MAP szenzor típust.

Feltöltött járművekhez nem ajánlott.

Műszaki adatok

Főbb jellemzők

A Link 1,15 bar MAP szenzor műszaki adatai:

• Nyomástartomány: 0-1,15 bar abszolút.
• Nagy felbontású nyomásmérés.
• Kompakt alumínium ház.
• 4 mm-es (3/16") tömlőcsonk-csatlakozás.
• Kétcsavaros rögzítés.
• 3 tűs Deutsch DTM csatlakozókészletet tartalmaz.
• A bekötési tűkiosztás az érzékelő házán jelölve.
• A LinkECU tervezése és gyártása.

Termékméretek

• 60mm(L)x50mm(W)x20mm(H)
• 2.36in(L)x1.97in(W)x0.79in(H)

Termék tömege

• 40 gramm (1,41 uncia)

Elektromos jellemzők

• Üzemi feszültségtartomány: 4,75-5,25 V
• Maximális bemeneti feszültség: 5,25 V
• Maximális folyamatos áramfelvétel: 10 mA

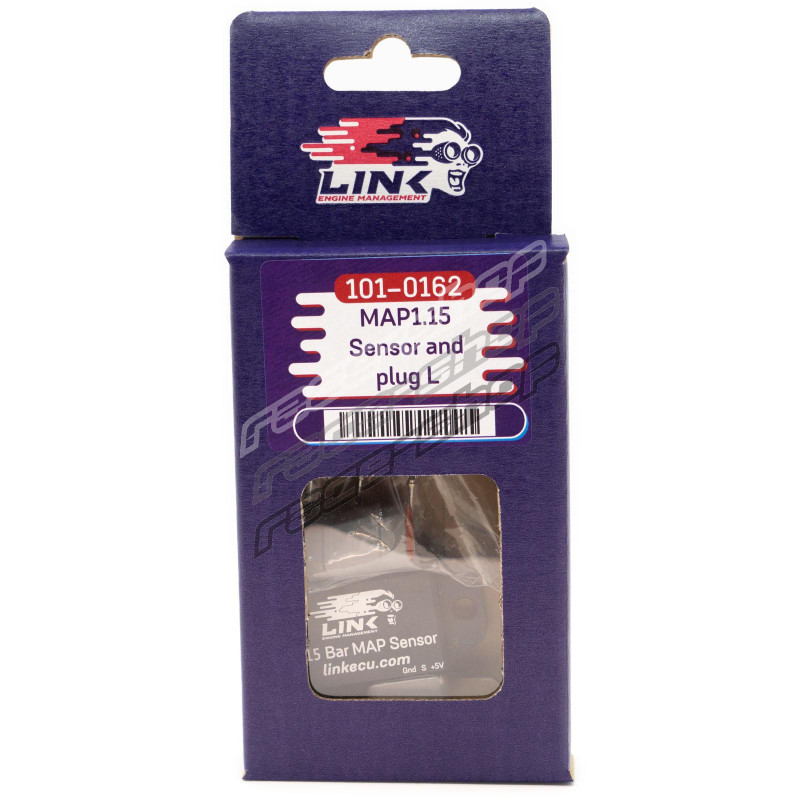

A csomag tartalma

• 1,15 bar MAP szenzor
• Deutsch 3 pólusú csatlakozókészlet

Kalibráció neve a PCLinkben

• "Link 1.15 Bar"

Nyers kalibrációs adatok

• 0,5 V = 21,7 kPa, 4,5 V = 110 kPa

Csatlakozó

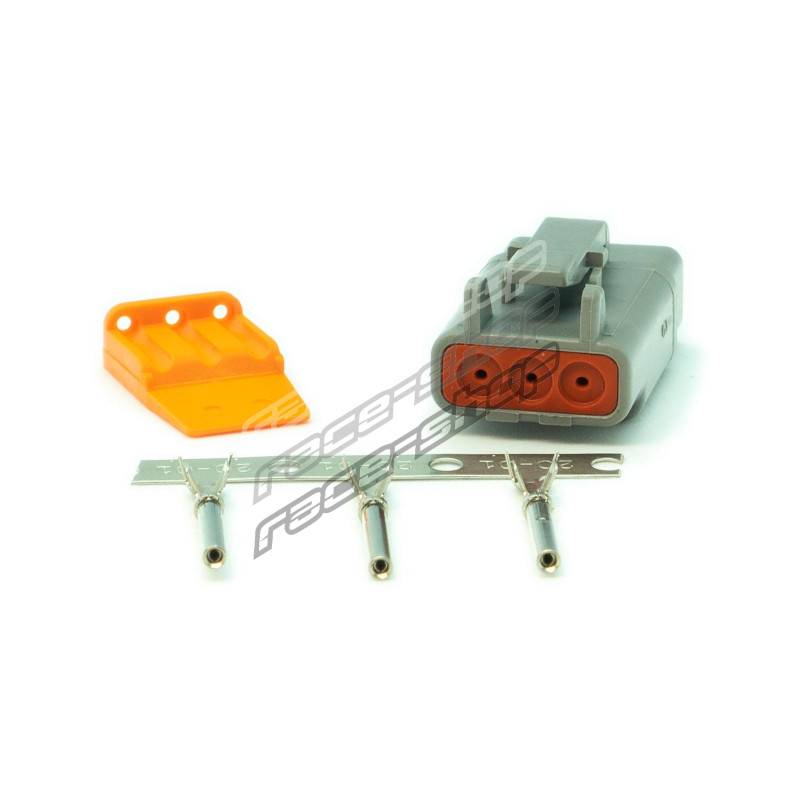

• Deutsch 3 pólusú csatlakozókészlet (PN 101-0128)
