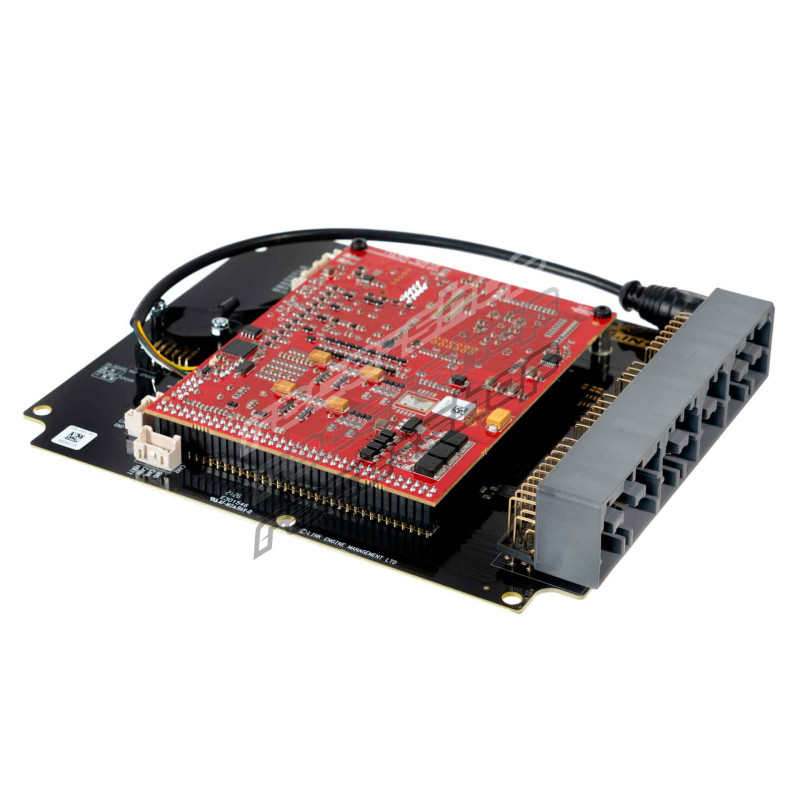

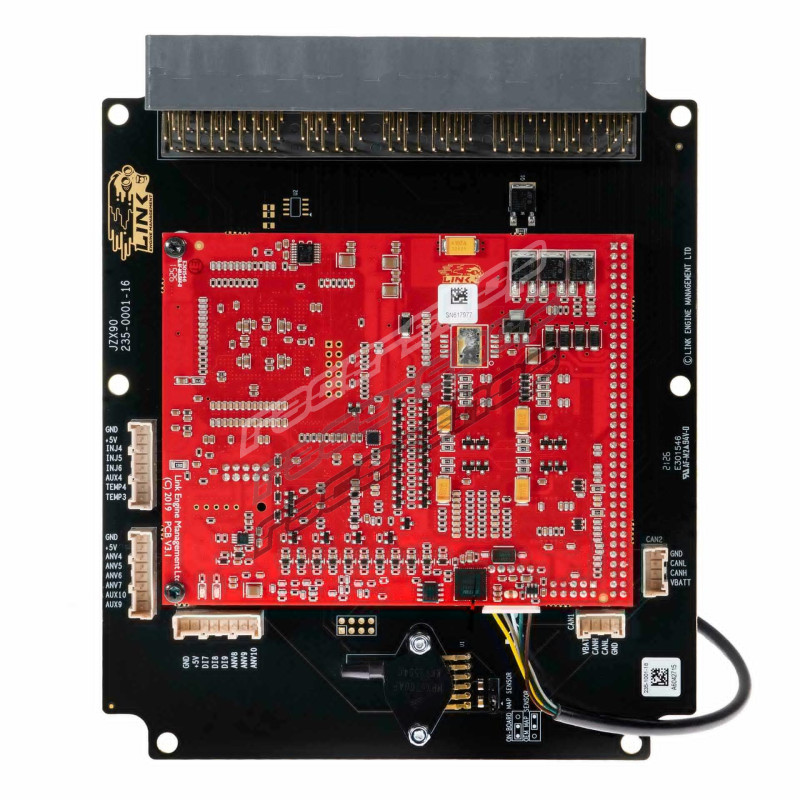

JZX90Link - JZX90X

A kifejezetten 1JZ-GTE nem VVT-i motoros Toyota JZX90-hez készült JZX90X úgy lett kialakítva, hogy közvetlenül a gyári motorvezérlő helyére illeszkedjen, a gyári rögzítési pontok, az eredeti kábelköteg és csatlakozók használatával. Nincs átkábelezés, nincs adapterkábelköteg, nincsenek kompromisszumok. Megőrzi az összes gyári funkciót, zökkenőmentes OEM integrációt biztosít, és indulótérképet (startup map) is tartalmaz, hogy járműve gyorsan elinduljon. Az eredmény tiszta, egyszerű és megbízható beépítés, amely megőrzi a gyári megjelenést.

A Link G4X plug-in motorvezérlők ugyanazt a processzort, firmware-t, szoftvert és szabványos G4X funkciókészletet használják, mint a teljes G4X család. A funkciók között szerepel a kettős CAN busz, a Flex Fuel, a rugalmas motorvédelmi limiterek, a CAN billentyűzet-vezérlés, a nyílt és zárt hurkú töltőnyomás-szabályozás, a kettős zárt hurkú lambdaszabályozás, a VVT-vezérlés, a beépített trigger oszcilloszkóp, az utángyártott kijelzőkkel való kompatibilitás, a közvetlen automata sebességváltó-vezérlés és az 512 MB-os beépített adatrögzítés. Beépített MAP szenzorral is rendelkezik.

A Link bajnoki címeket nyert G4X platformjára építve a JZX90X fejlett hangolási és motorsport-funkciókat is támogat, beleértve a nitrovezérlést, a rajtvezérlést (Launch Control), az anti-lag rendszert, a tempomatot, a kipörgésgátlót, a versenyidőzítőt és teljesítménymenedzsmentet, a váltásvezérlést és a váltófüles váltásvezérlést.

A Link plug-in motorvezérlő ideális megoldás, ha elérhető az Ön járművéhez és a kábelezés jó állapotban van, mivel modern motorvezérlést biztosít a wire-in beépítés bonyolultsága nélkül.

Támogatott modellek

A JZX90X a következő alkalmazásokhoz készült:

Toyota Chaser X90, 1JZ-GTE nem VVT-i motorral.

Toyota Mark II X90, 1JZ-GTE nem VVT-i motorral.

Toyota Cresta X90, 1JZ-GTE nem VVT-i motorral.

Toyota Soarer JZZ30, 1JZ-GTE nem VVT-i motorral.

Fontos

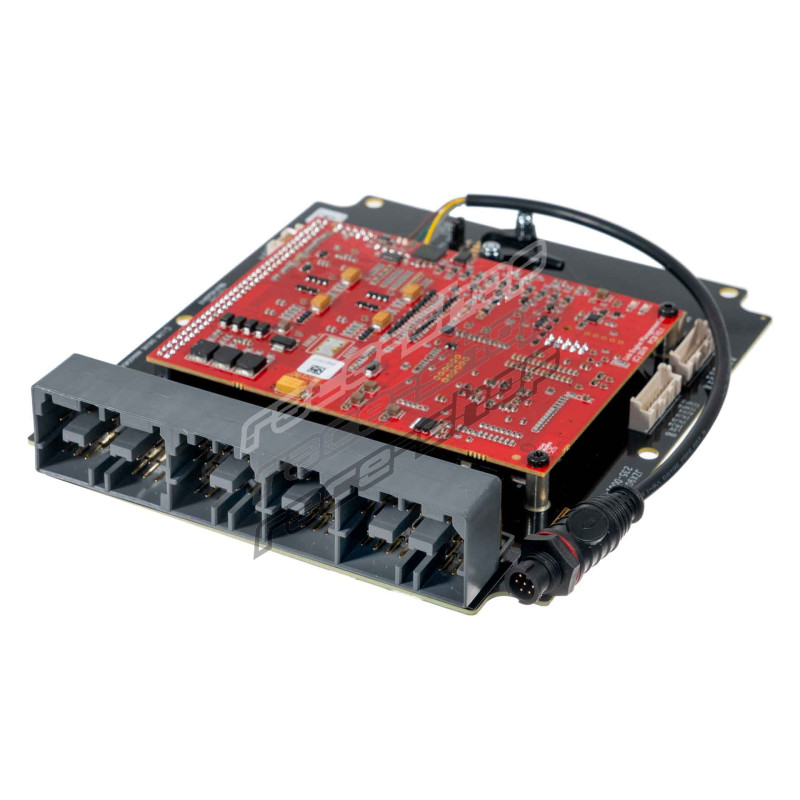

Vásárlás előtt kérjük, ellenőrizze, hogy csatlakozója megegyezik-e a fotón látható csatlakozóaljzattal.

Kézi sebességváltós járművekhez tervezve. Automata modell esetén kérjük, vegye fel a kapcsolatot helyi Link ECU viszonteladójával a közvetlen automata sebességváltó-vezérlés kompatibilitásának egyeztetéséhez.

Ez a modell beépített MAP szenzorral rendelkezik.

A legtöbb gyári funkció támogatott.

Az elektronikus fojtószelep (E-Throttle) használatához ennek a motorvezérlőnek bővítőcsatlakozóra van szüksége.

Ez a plug-in motorvezérlő új, 4 tűs, tápellátással rendelkező CAN csatlakozóval rendelkezik, és a CAN csatlakozáshoz nem használható a régi CANPCB kábel. CAN eszközök csatlakoztatásához használja a CANJST4 (kód: 101-0198) kábelt. Ez az új 4 tűs port és kábel nemcsak a CAN csatlakozást biztosítja, hanem védett 12 V-os tápellátást és testet is a CAN eszközök táplálásához. A tápellátást 3 A folyamatos terhelésre méretezett, önvisszaálló biztosíték védi.

A plug-in motorvezérlők az összes szabványos G4X funkcióval, valamint fejlett hangolási és motorsport-funkciókkal rendelkeznek, többek között:

Motorvezérlő funkciói

• Kettős CAN busz
• Elektronikus fojtószelep-vezérlés (E-throttle)
• Flex Fuel
• Trigger oszcilloszkóp
• 3 tengelyes gyorsulásmérő
• Választható felhúzóellenállások a hőmérséklet-bemeneteken
• Rugalmas motorvédelmi limiterek
• CAN billentyűzet-vezérlés
• VVT-vezérlés
• Nyílt hurkú töltőnyomás-szabályozás
• Zárt hurkú töltőnyomás-szabályozás
• Kettős zárt hurkú lambdaszabályozás
• Közvetlen automata sebességváltó-vezérlés
• CAN vagy soros adatfolyamon keresztül kompatibilis az összes vezető utángyártott műszerfallal
• 512 megabájt belső adatrögzítés
• Megjegyzés: az elektronikus fojtószelep (E-Throttle) használatához ennek a motorvezérlőnek bővítőcsatlakozóra van szüksége.

Motorsport-funkciók

• Nitrovezérlés
• Rajtvezérlés (Launch Control)
• Anti-lag
• Tempomat
• Kipörgésgátló
• Versenyidőzítő és teljesítménymenedzsment
• Váltásvezérlés
• Váltófüles (paddle shift) váltásvezérlés

Műszaki adatok

A plug-in motorvezérlők az összes prémium G4X műszaki jellemzőt ötvözik a valódi plug-and-play kényelemmel, többek között:

Bemenetek és kimenetek

• A bemenetek és kimenetek teljes listáját lásd a JZX90X telepítési kézikönyvében

Kommunikáció

• 2 CAN busz csatorna
• LTW 6 tűs USB hangolócsatlakozó

Termékméretek

• 190mm(L)x160mm(W)x30mm(H)
• 7.48in(L)x6.30in(W)x1.18in(H)

Termék tömege

• 260 gramm (9,17 uncia)

Elektromos jellemzők

• Üzemi feszültségtartomány: 6,5-24 V
• Maximális bemeneti feszültség: 36 V
• Maximális folyamatos áramfelvétel: 8,5 A

A csomag tartalma

• G4X Toyota JZX90X plug-in motorvezérlő
• Antisztatikus csuklópánt
• USB hangolókábel - motorvezérlő-USB
• Link matricák
• Plug-in kézikönyv-kártya
• Termékregisztrációs kártya
