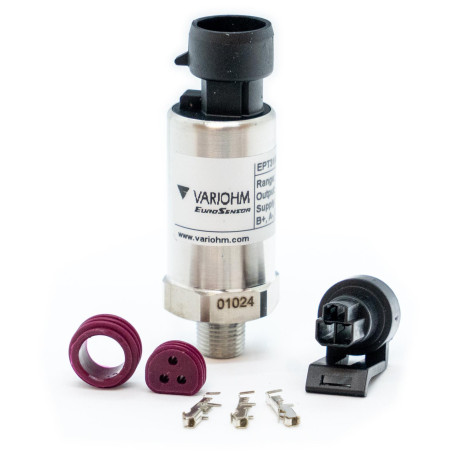

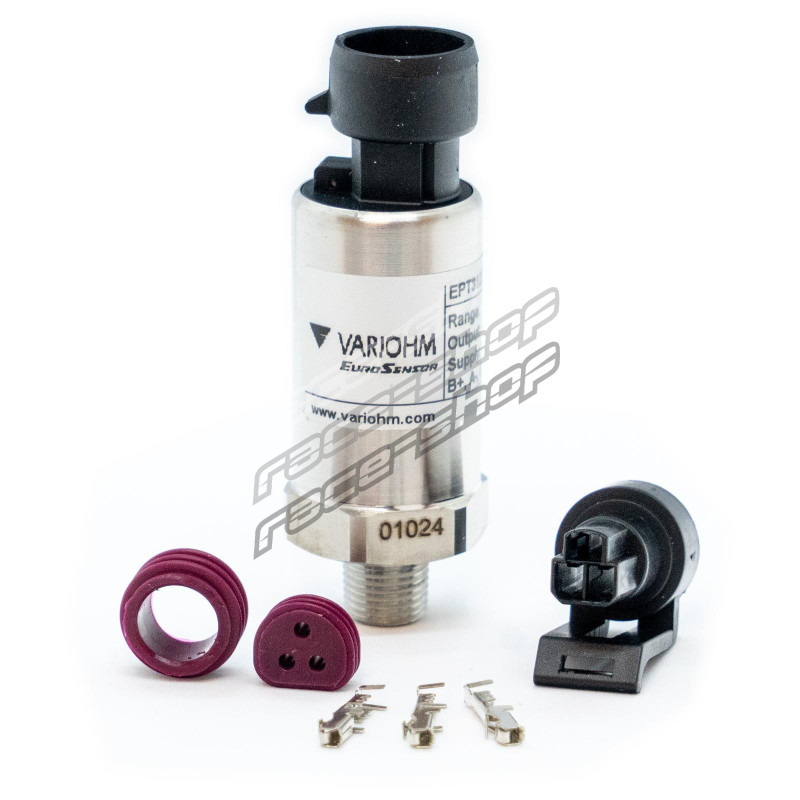

Link 5 bar MAP szenzor EU (MAP5EU)

A Link 5 bar MAP szenzor nagy pontosságú szívócső-abszolútnyomás (MAP) érzékelő legfeljebb 58 psi (4 bar) töltőnyomással működő turbófeltöltős és kompresszoros motorokhoz. Strapabíró rozsdamentes acél kialakításával és gyors válaszidejével stabil és pontos nyomásmérést biztosít a megbízható motorhangoláshoz igényes motorsport- és teljesítménynövelő alkalmazásokban.

Támogatott modellek

Minden Link motorvezérlő.

Egyéb, 5 V-os ratiometrikus analóg bemenettel rendelkező utángyártott motorvezérlők.

Legfeljebb 58 psi (4,0 bar) töltőnyomással működő turbófeltöltős és kompresszoros motorok.

Figyelmeztetések

Stabilizált 5 V-os érzékelő-tápellátással való használatra tervezve.

Link G4/G4+/G4X/G5 motorvezérlők használatakor a PC Linkben a MAP szenzor típusaként a 'Variohm 5 Bar' értéket válassza.

Szívómotorokhoz vagy 4 bar / 58 psi feletti töltőnyomáshoz nem ajánlott.

Műszaki adatok

Főbb jellemzők

A Link 5 bar MAP szenzor műszaki adatai:

• Nyomástartomány: -1 és +4 bar között (-14,5 és +58 psi között).
• 0,5-4,5 V ratiometrikus kimenet.
• 5 V-os tápfeszültség.
• Nagy pontosságú piezorezisztív érzékelőelem.
• Rozsdamentes acél ház.
• Gyors válaszidő (<1 ms).
• Kiváló rezgés- és ütésállóság.
• Üzemi hőmérséklet: -40 °C és +125 °C között.
• IP66 védettség.
• Packard Metri-Pack csatlakozó.
• 1/8" NPT külső menetes nyomáscsatlakozó.
• TI érzékelő-csatlakozókészlettel szállítjuk.

Termékméretek

• 70mm(L)x30mm(W)x30mm(H)
• 2.76in(L)x1.18in(W)x1.18in(H)

Termék tömege

• 65 gramm (2,29 uncia)

Elektromos jellemzők

• Üzemi feszültség: 5 V
• Maximális bemeneti feszültség: 5 V

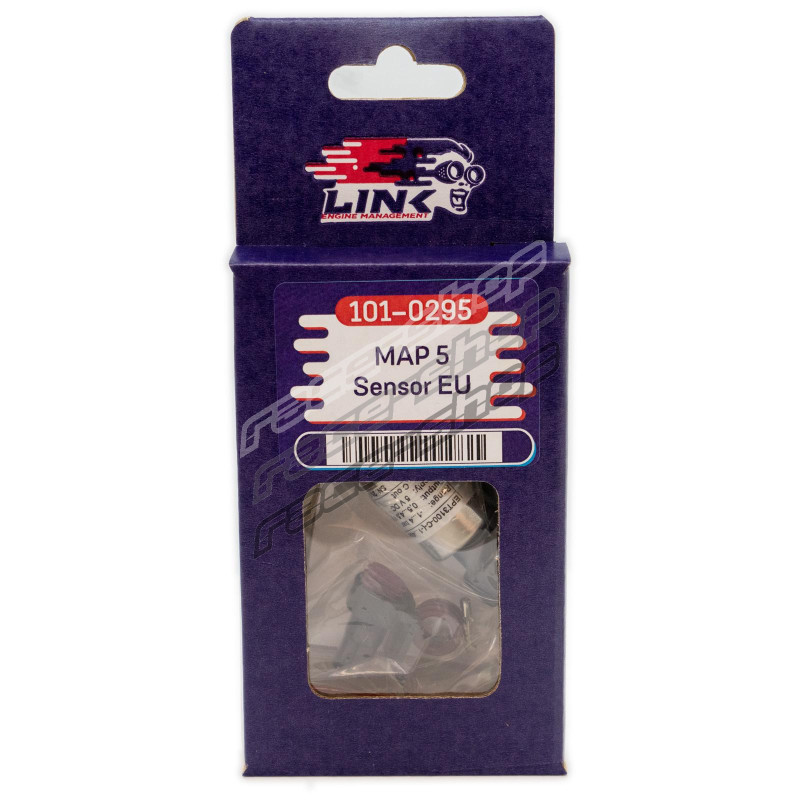

A csomag tartalma

• MAP szenzor 5 bar
• TI érzékelő-csatlakozókészlet
• Nyomtatott tartozék-útmutató

Kalibráció neve a PCLinkben

• "5 Bar Variohm"

Nyers kalibrációs adatok

• 0,5 V = 0 kPa, 4,5 V = 500 kPa

Csatlakozó

• TI érzékelő-csatlakozókészlet 101-0130
