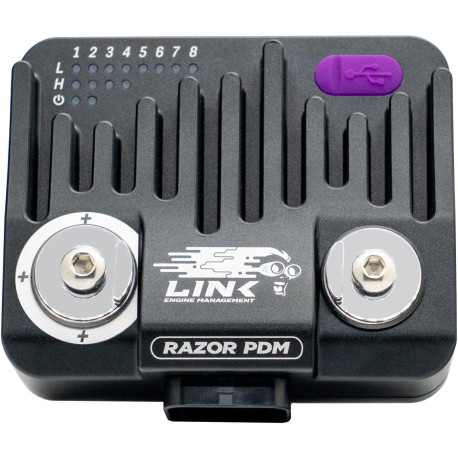

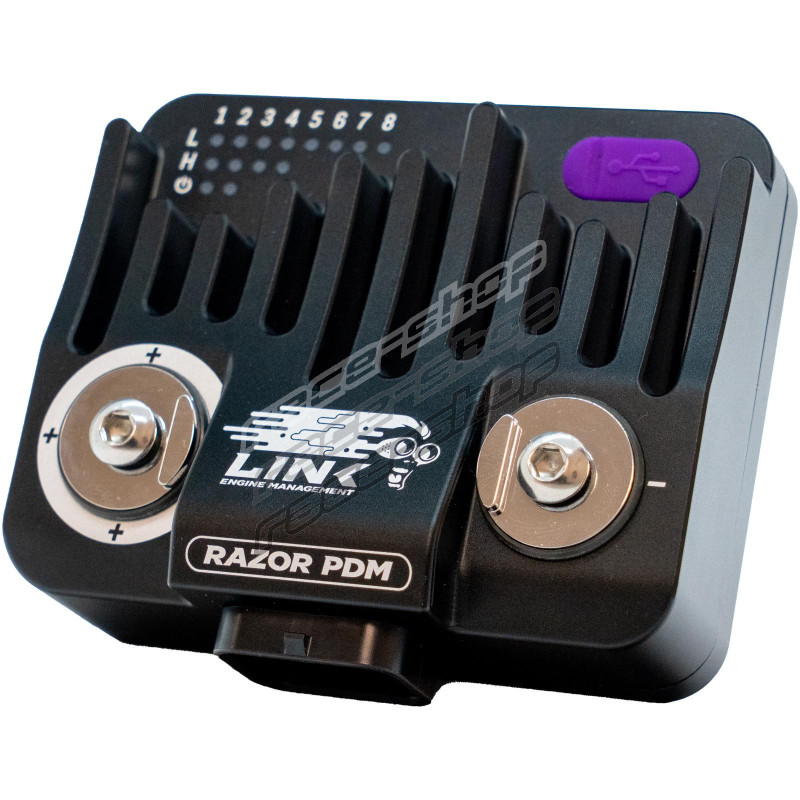

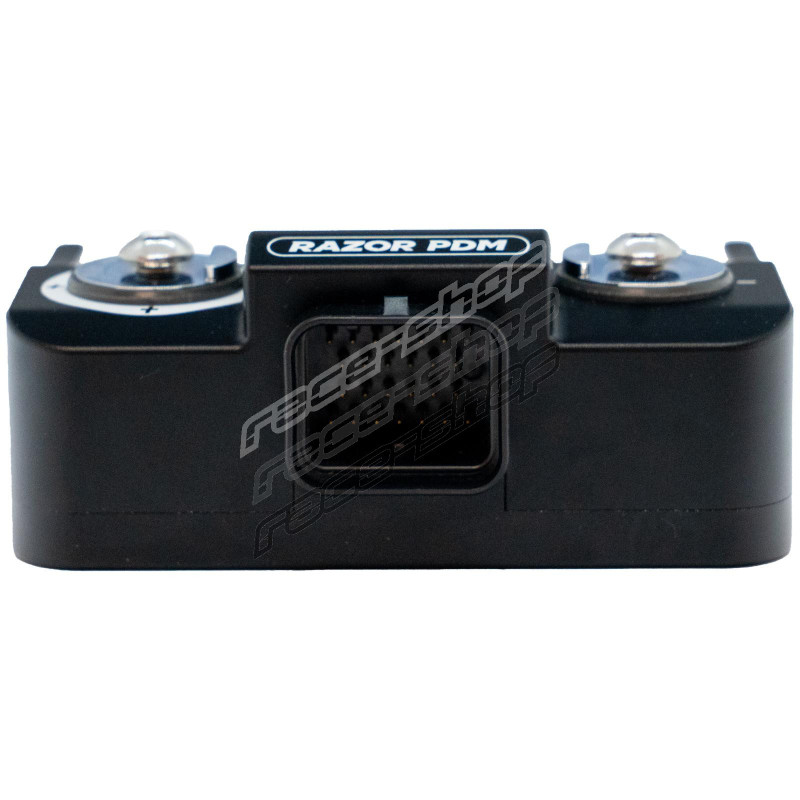

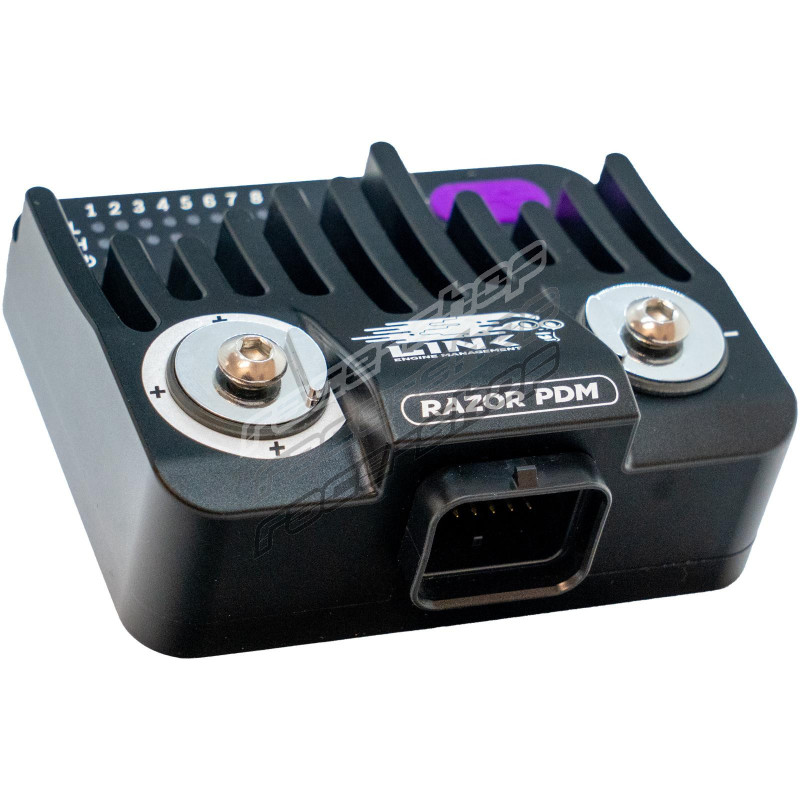

Link Razor PDM

Hagyja maga mögött az elavult biztosítékok és relék okozta gondokat és bosszúságokat, és váltson a Link Razor PDM-re. A kézi visszaállítások és cserék helyett élvezze az okosabb, rendezettebb és megbízhatóbb elektromos energiaelosztást.

A Razor PDM (tápelosztó modul) programozható számítógép, amely intelligensen kezeli az olyan alkatrészek tápellátását, mint a lámpák, ventilátorok vagy üzemanyag-szivattyúk, a motorvezérlőkből, CAN billentyűzetekből, kapcsolókból vagy érzékelőkből érkező bemenetek feldolgozásával.

A Razor PDM folyamatosan figyeli az áramfelvételt és az áramkörök állapotát, valós időben automatikus beavatkozásokat végez, és valós időben orvosolja a problémákat a károk és meghibásodások megelőzése érdekében.

A rugalmasság jegyében tervezett Razor PDM-ekből több is összeköthető CAN-en keresztül, hogy pontosan a szükséges számú bemenet és kimenet álljon rendelkezésre. Kompakt méretük lehetővé teszi, hogy az általuk vezérelt eszközök közelében helyezzék el őket, csökkentve a vezetékhosszt, a feszültségesést, a költséget és a beépítés bonyolultságát.

A Razor PDM-ek ideálisak olyan projektekhez, ahol a hagyományos biztosítékokat és reléket intelligens tápellátás-kezeléssel, egyszerűbb kábelezéssel és nagyobb elektromos megbízhatósággal kívánják felváltani.

Támogatott modellek

A Razor PDM legfeljebb 4 nagy teljesítményű kimenetet és 8 univerzális ADIO tűt képes vezérelni.

Figyelmeztetések

A PDM-ek nagy terhelés alatt felmelegszenek.

A Razor PDM (tápelosztó modul) programozható számítógép, a következő funkciókkal:

PDM funkciók

• Link motorvezérlővel együtt vagy teljesen önálló eszközként is használható.
• Konfigurálható túláram- és rövidzárvédelem, állítható kioldási és visszaállítható biztosíték-paraméterekkel.
• Rugalmas és hatékony vezérlési stratégiák, beleértve az általános célú PID-szabályozást, a matematikai függvényeket, a logikai kifejezéseket és a CAN billentyűzet-funkciókat.
• Rugalmas CAN billentyűzet-vezérlés, amellyel a gombok a Razor PDM kimeneteit, a Link motorvezérlő funkcióit vagy mindkettőt működtethetik (G5, G4X és G4+ bizonyos korlátozásokkal).
• Adatrögzítés CAN-en vagy USB-n keresztül a diagnosztikához, elemzéshez és hibakereséshez, hogy gyorsabban megtalálja a problémákat.
• Több Razor PDM egység egyszerűen összeköthető CAN-en keresztül a több I/O érdekében.
• USB-s konfigurálás a Link ingyenes, fejlett szoftvercsomagjával, a PDM Linkkel.

Műszaki adatok

Kattintson a PDM tudásbázisért, amely tartalmazza a műszaki adatlapot és a felhasználói kézikönyvet.

A Razor PDM (tápelosztó modul) programozható számítógép, a következő műszaki adatokkal:

Bemenetek és kimenetek

• Nagy teljesítményű kimenetek: négy 25 A folyamatos (80 A biztonságos csúcs) kimenet, high side, low side, PWM kimenetként vagy H-híd vezérléshez párosítva konfigurálható.
• Univerzális ADIO: nyolc analóg/digitális bemeneti/kimeneti (ADIO) tű, amely analóg vagy digitális/kapcsolt bemenetként, illetve egyenként legfeljebb 8 A-es high side kimenetként konfigurálható. Négy ADIO tű támogatja a PWM kimenetet, a maradék négy pedig PWM, frekvencia-, kitöltési tényező- és sebességbemenetet támogat.
• Szoftveresen vezérelt felhúzóellenállások: 4K7 5 V-ra.
• Áramterhelhetőség: legfeljebb 100 A folyamatos összesített kimeneti áram, 160 A nem ismétlődő csúcsárammal.
• Bővítés: több PDM egyszerűen összeköthető CAN-en keresztül a több I/O érdekében. A Razor PDM kompakt mérete lehetővé teszi, hogy minden PDM-et a fogyasztóhoz a lehető legközelebb helyezzen el.

Kommunikáció

• 1 CAN busz csatorna
• 1 USB Type-C a PDM Link szoftverrel történő konfiguráláshoz

Termékméretek

• 103.6mm(L) x 93.4mm(W) x 43.2mm(H)
• 4.08in(L) x 3.68in(W) x 1.70in(H)

Termék tömege

• 475 gramm (16,76 uncia)

Anyag

• Teljesen tömített, CNC-megmunkált alumínium ház

Elektromos jellemzők

• Üzemi feszültségtartomány: 6-24 V
• Maximális bemeneti feszültség: 27 V
• Maximális folyamatos áramfelvétel: 140 A

Egyéb

• Vízálló, -40 és +80 °C közötti üzemi hőmérséklet

A csomag tartalma

• Link Razor PDM
• Gyors üzembe helyezési útmutató
• Rögzítőlap és csavarok
• Superseal C csatlakozó- és tűkészlet
• USB-C csatlakozókábel
• Pozitív saru szigetelőburkolata
• 2 db nagy áramú gyűrűs kábelsaru és csavar
