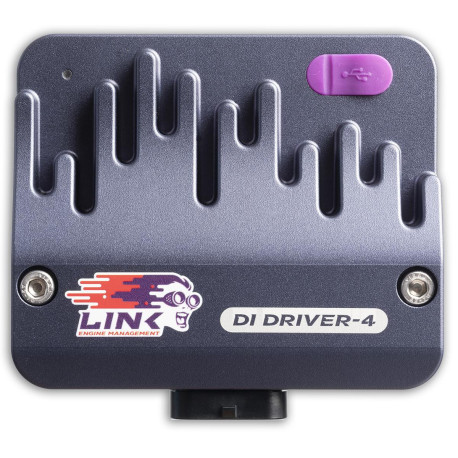

Link DI Driver-4

A DI Driver-4 nagymértékben konfigurálható, költséghatékony és integrált megoldás, amely teljes irányítást ad a legtöbb modern mágnesszelepes közvetlen befecskendező és nagynyomású üzemanyag-szivattyú felett.

A Link G5 Voodoo motorvezérlő-családdal kombinálva több DI Driver-4 modul segítségével legfeljebb 12 közvetlen befecskendező és két független nagynyomású üzemanyag-szivattyú szállíthatja a maximális üzemanyag-mennyiséget nagyon magas motorfordulatszámon is.

A G5 Voodoo motorvezérlők és a DI Driver-4 együtt egyetlen hangolásban vezérelhetik a közvetlen befecskendezést és a lépcsőzetes szívócső-befecskendezést, így a tökéletes, mindent egyben megoldást nyújtják a nagyobb teljesítmény és hatékonyság eléréséhez.

A motorvezérlő és a további DI Driver-4 modulok csatlakoztatása egyszerű a CAN busz kompatibilitásnak köszönhetően. A beállítást könnyen használható, ingyenes DI Link szoftverünk egyszerűsíti, amely USB-n keresztül nagymértékben konfigurálható.

A DI Driver-4-et igényes körülmények elviselésére tervezték, és a LinkECU-tól megszokott, iparágvezető megbízhatóság és támogatás áll mögötte.

Támogatott modellek

Minden DI Driver-4 modul legfeljebb négy nagyfeszültségű, peak and hold vezérlésű mágnesszelepes közvetlen befecskendezőt és egy nagynyomású, peak and hold vezérlésű üzemanyag-szivattyút működtethet, amelyek nagyon magas motorfordulatszámon is a maximális üzemanyag-mennyiséget szállíthatják.

• Négy közvetlen befecskendező-meghajtó

• Egy nagynyomású üzemanyag-szivattyú meghajtó

• Vízálló, -40 és 80 °C közötti üzemi hőmérséklet

• 1 db CAN busz szoftveresen konfigurálható lezárással

• 1 db USB Type-C a DI Link szoftverrel történő konfiguráláshoz (ingyenesen letölthető, csak Windows)

• Tömített, tömbből CNC-megmunkált alumínium ház

• 26 pólusú vízálló Superseal gépjárműipari csatlakozó

• A Superseal D csatlakozót használja

• Kompatibilis számos motorvezérlő rendszerrel és mágnesszelepes közvetlen befecskendezővel. (Piezo közvetlen befecskendezőket nem támogat)

• Max. boost áram: 17,9 A, max. boost feszültség: 65 V

• Max. csúcsáram: 17,9 A, max. csúcsidő: 2000 uS

• Max. tartóáram: 5,0 A, max. tartási idő: 164 mS

• Max. motorfordulatszám Bosch HDEV befecskendezővel: 14 200 RPM

Műszaki adatok

Kattintson a DI tudásbázisért, amely tartalmazza a műszaki adatlapot és a felhasználói kézikönyvet.

A DI Driver-4 teljes irányítást ad a legtöbb modern közvetlen befecskendező és nagynyomású üzemanyag-szivattyú felett, és a következő műszaki adatokkal rendelkezik:

Bemenetek és kimenetek

• Négy közvetlen befecskendező-meghajtó
• Egy nagynyomású üzemanyag-szivattyú meghajtó

Kommunikáció

• 1 CAN busz szoftveresen konfigurálható lezárással.
• 1 USB Type-C a DI Link szoftverrel történő konfiguráláshoz.

Termékméretek

• 103.6mm(L) x 86.3mm(W) x 39.0mm(H)
• 4.08in(L) x 3.40in(W) x 1.54in(H)

Termék tömege

• 438 gramm (15,45 uncia)

Anyag

• Tömített, tömbből CNC-megmunkált alumínium ház

Elektromos jellemzők

• Üzemi feszültségtartomány: 7-30 V
• Maximális bemeneti feszültség: 36 V
• Maximális folyamatos áramfelvétel: 10 A
• Max. boost áram: 17,9 A, max. boost feszültség: 65 V
• Max. csúcsáram: 17,9 A, max. csúcsidő: 2000 uS
• Max. tartóáram: 5,0 A, max. tartási idő: 164 mS
• Max. motorfordulatszám Bosch HDEV befecskendezővel: 14 200 RPM

Egyéb

• Vízálló
• -40 és 80 °C közötti üzemi hőmérséklet

A csomag tartalma

• Link DI-Driver 4
• Gyors üzembe helyezési útmutató
• Superseal D csatlakozó- és tűkészlet
• USB-C csatlakozókábel
