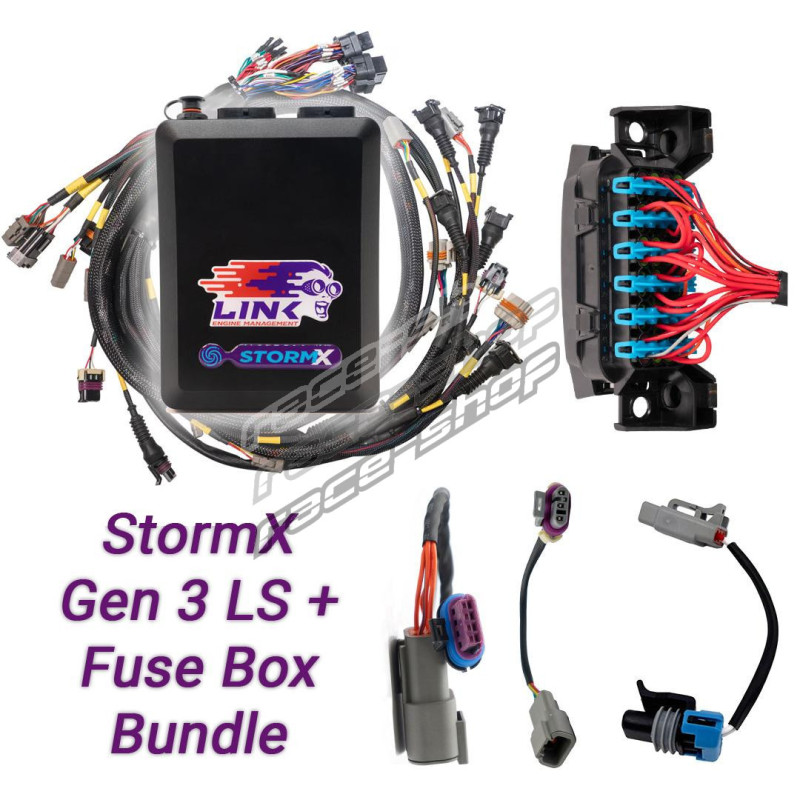

Link Gen3 LS csomag - G4X StormX motorvezérlő + LS motorkábelköteg + biztosítékdoboz

A csomag tartalma:

• G4X StormX motorvezérlő (8 befecskendező- és 8 gyújtásmeghajtó) - 108-4000
• Szerelt motorkábelköteg GM LS GEN3/4* - 101-0300
• LS léptetőmotor-adapter kábelköteg - 101-0301
• LS MAP adapter kábelköteg - 101-0302
• LS Gen 3 kopogásérzékelő-adapter kábelköteg - 101-0305
• LS biztosíték- és relédoboz - 101-0310

Gen 4 LS motorokhoz inkább ezt a csomagot javasoljuk: 109-9020B

PCLink térképfájlok

Gen3 bowdenes fojtószelepes alaptérkép G4X XtremeX/StormX motorvezérlőhöz

A StormX motorvezérlő fejlett funkciói:

• Beépített trigger oszcilloszkóp.
• Beépített kopogásszabályozás – két, közvetlenül a motorvezérlőhöz kötött kopogásérzékelő támogatása. Nincs szükség külső erősítőre.
• A töltőnyomás-szabályozás lehet nyílt vagy zárt hurkú, legfeljebb három átkapcsolható táblázattal.
• Alapjárati mágnesszelep vagy léptetőmotor vezérlése.
• Forgó olajadagoló szivattyú vezérlése.
• A legtöbb motorsport-funkció, beleértve a teljes váltásvezérlést, az anti-lag rendszert és a rajtvezérlést (Launch Control)
• Legfeljebb 4 teljesen változtatható, zárt hurkú VVT vezérműtengely.

A szerelt kábelköteg jellemzői:

A PC Link alaptérképek I/O beállításához igazodik, így a legtöbb motor minimális módosítással üzembe helyezhető.

Tartalék I/O-t biztosít egy „Spares” csatlakozón keresztül — többletkapacitás érzékelőkhöz, kapcsolókhoz vagy egyedi kiegészítésekhez.

A biztosítékdoboz hozzáadásával ez a csomag tartalmazza a fő karosszériaoldali „szabad vezetékvégeket” (szereletlen vezetékeket) az alapvető tápellátáshoz és vezérléshez, többek között:

Vastag piros „Batt+” vezeték (a motorvezérlő fő tápellátásához)

Piros-zöld „Fan” vezeték (motorvezérlő által vezérelt +12 V a hűtőventilátorhoz), 20 A folyamatos terhelhetőség

Piros-kék „Fuel Pump” vezeték (motorvezérlő által vezérelt +12 V), 20 A folyamatos terhelhetőség

Szürke-fekete „Ign Sw” vezeték (a gyújtáskapcsolóhoz)

A karosszériaoldali csatlakozó tömített JPT érintkezőkkel (TE Connectivity JPT család) van ellátva, az ellencsatlakozó specifikációit mellékeljük.

A kábelköteg több dedikált csatlakozót tartalmaz a fő alkatrészekhez, például:

Pedálcsatlakozó (DBW pedálhoz): 5 V, érzékelőtest, két analóg feszültségbemenet

CAN2 csatlakozó: CAN eszközökhöz, például lambdamodulokhoz, kijelzőkhöz, billentyűzetekhez stb.

MAP csatlakozó: kompatibilis a Link MAP szenzorokkal; gyári LS MAP szenzorokhoz adapter kapható

Kopogásérzékelő-csatlakozó: legfeljebb két kopogásérzékelőt támogat, Gen 3 vagy Gen 4 gyári érzékelőkhöz adapterek kaphatók

Generátorcsatlakozó: „F Body” generátorokhoz; gerjesztő/lámpa vezetéket biztosít a B kivezetéshez

Sebességváltó („Trans”) csatlakozó: tolatókapcsolóhoz, DI-hez vagy más, utastéri jelet igénylő funkciókhoz

IAC csatlakozó: 4 vezetékes léptetőmotoros IAC-hoz; ha nincs IAC, ezek a csatornák más funkciókra is használhatók (töltőnyomás-szelep, NOS stb.)

TPS csatlakozó: bowdenes fojtószelep érzékelőihez; DBW használata esetén más célra is felhasználható

DBW (elektronikus fojtószelep) csatlakozó: DBW fojtószelep-házakhoz, analóg bemeneteket, 5 V-ot és érzékelőtestet biztosít; bowdenes fojtószelepes motoroknál más célra is felhasználható
