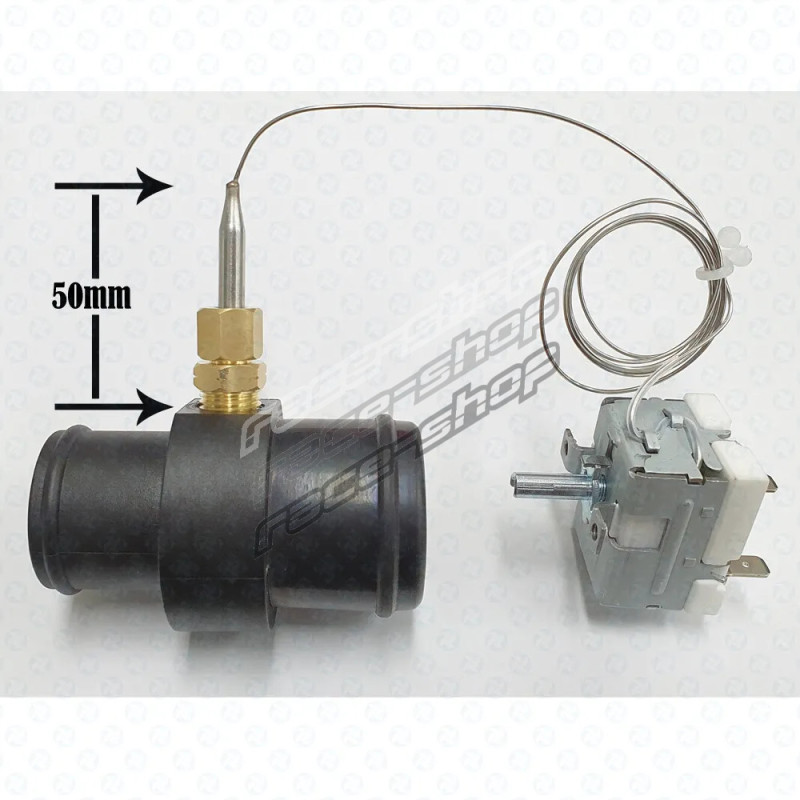

DAVIES CRAIG mechanikus ventilátorkapcsoló (kombó), 12/24V, 0400

Leírás

Ez a kedvező csomag a 0401-es és a 0409-es cikkszámú alkatrészeket egyesíti. Thermatic ventilátorokkal és elektromos vízpumpákkal (EWP) is működik.

A mechanikus kapcsoló a hűtőfolyadék hőmérsékletét érzékeli, miután az áthaladt a motorblokkon, és mielőtt belépne a hűtőbe. Az adapter segítségével közvetlenül a hűtőcsőbe szerelhető.

A kapcsoló 40 °C és 100 °C (104 °F és 212 °F) között bármilyen értékre beállítható.

A mechanikus ventilátor-hőkapcsoló (12V és 24V, 0401-es cikkszám) a hűtő közelébe szerelhető, rozsdamentes acél szondája pedig a hűtőcsőbe kerül. A relékészlettel a ventilátor a hőmérséklet alapján, valamint a légkondicionáló minden bekapcsolásakor is működik.

A hőérzékelő-adapter készlettel (0409-es cikkszám) nem kell a szondát a hűtő bemenete és a hűtőcső közé préselni. A soros érzékelőadapter a motor felső hűtőcsövébe illeszthető.

A készlet mindent tartalmaz a vízzáró és hatékony beszereléshez.

Műszaki adatok

• Hőmérséklet-beállítási tartomány: 40 °C-tól 100 °C-ig (104 °F-tól 212 °F-ig)
• Feszültség: 12V és 24V
• Adapter csővégek: 35mm
• Adapter csővégek a 3mm-es szűkítőhüvellyel (tartozék, #18510 cikkszám): 38mm
• A hűtőcső átmérője a mellékelt hüvelyekkel: 32mm – 40mm (1¼" – 1½")
• Megfelelő hőérzékelők: ¼" vagy 6mm külső átmérő
• Megfelelő hőmérő-jeladók: ¼" BSPT menet
• A szonda anyaga: rozsdamentes acél

A csomag tartalma

• 1× hőkapcsoló tartozékokkal
• 1× fehér 3M Scotch Lock csatlakozó
• 1× gomb a kapcsolóhoz
• 2× gumi szűkítőhüvely 3mm
• 1× sárgaréz szorítógyűrű 6mm
• 1× szorítógyűrűs csatlakozó 1/4" (5 és 6mm-es gyűrűhöz)
• 2× csőbilincs
• 1× soros adapter 5/16"
• 1× szerelési útmutató

Beszerelés

• Illessze a szondát a szorítógyűrűs csatlakozóba.
• Vágjon le kb. 17mm-t (2/3") a hűtőcsőből.
• Helyezze az adaptert a két csővég közé, és rögzítse a csőbilincsekkel.
• Szerelje a hőkapcsolót a hűtő közelébe, és csatlakoztassa a gyújtási áramkörhöz.

Figyelmeztetés

A ventilátor működtetéséhez a kapcsolónak reléra és kábelkötegre van szüksége, ezek nem részei a készletnek. Egy ventilátorhoz az 1000-es (12V) vagy az 1001-es (24V) cikkszámot használja. Két ventilátorhoz az 1002-es (12V) vagy az 1003-as (24V) cikkszámot használja.

EWP-vel használva ez a kapcsoló nem változtatja a pumpa fordulatszámát a motor hőmérsékletétől függően. Csak be- és kikapcsolja a pumpát a beállított hőmérsékleten. Az EWP vezérléséhez a 8002-es cikkszámú digitális vezérlőt ajánljuk, mert az EWP-t és a Thermatic elektromos ventilátorokat is képes vezérelni.
