CANchecked kijelző MFD32 Gen2

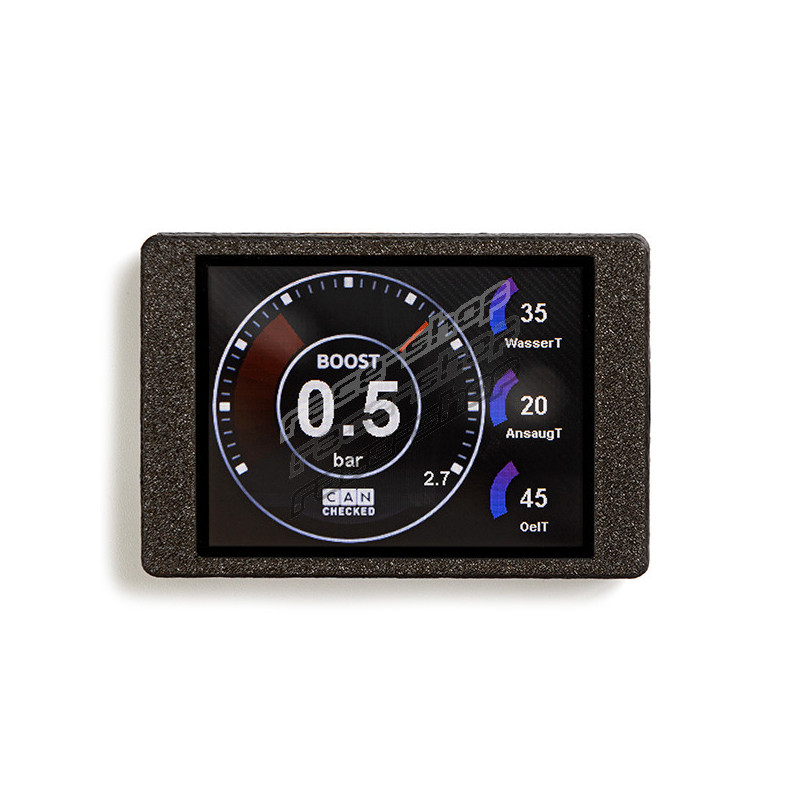

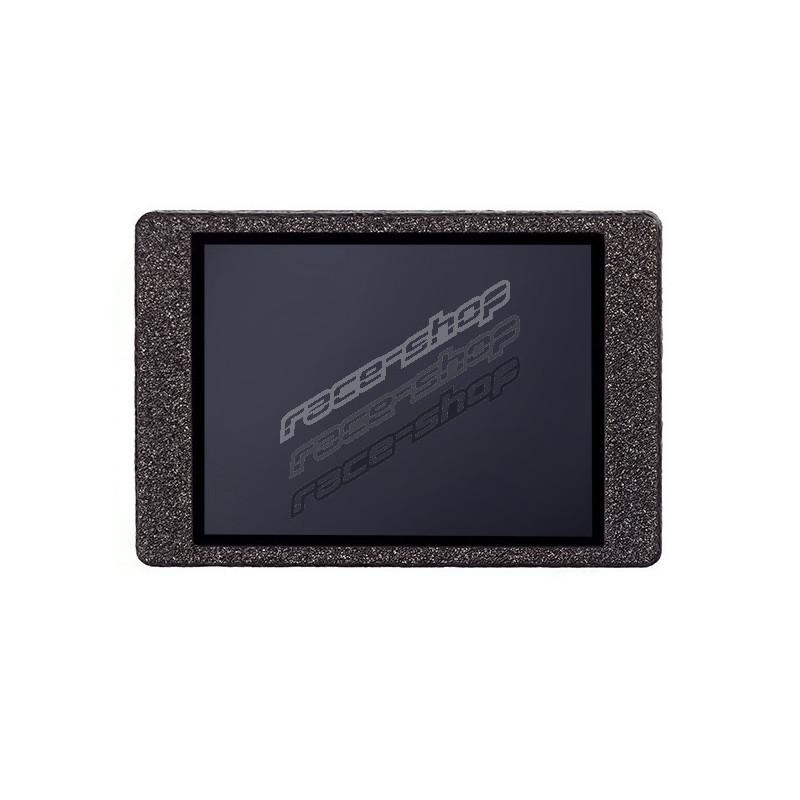

Az MFD32 Gen2 univerzális változatban minden járműbe illeszkedik, és egy intelligens kijelző olyan funkciókkal, amelyeket nem szeretne nélkülözni. A könnyű műanyag ház szimmetrikus megjelenésével nyűgöz le, és függőlegesen és vízszintesen is használható.

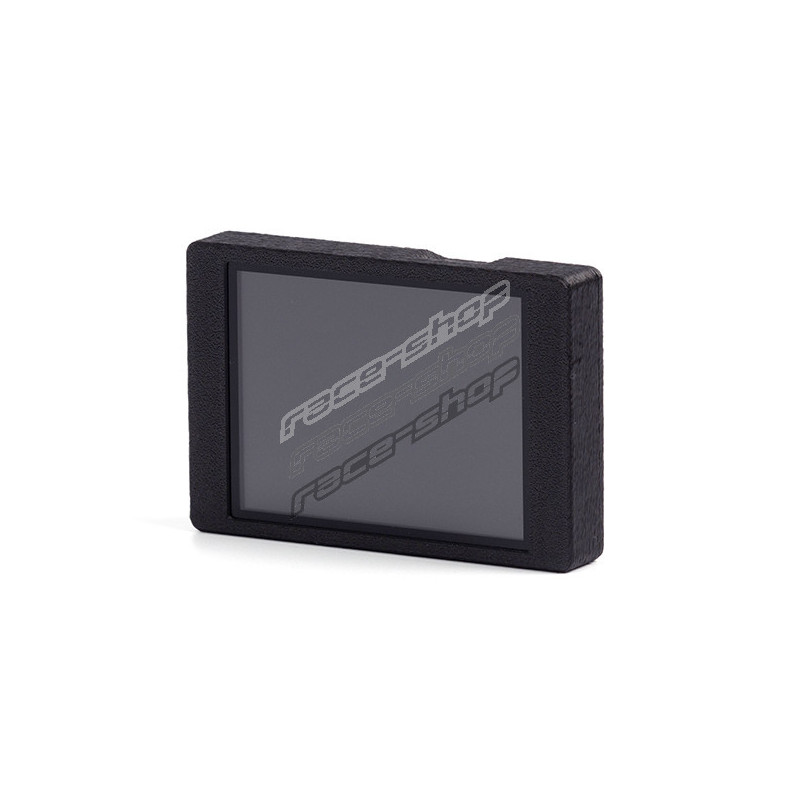

• Kompakt méret: A külső méretek 89,5 x 60,5 mm, a mélység 19,5 mm (csatlakozó nélkül).
• Can Bus: Részletes járműadatok, például a gyártói diagnosztikai eszközök kiolvasása
• Sebességváltó kijelző: Közvetlenül a Can buszon keresztül vagy a fordulatszám és a fordulatszám alapján kiszámítva.
• Érintőképernyő: Navigáljon az oldalakon intuitív mozdulatokkal
• Testreszabás: Tervezze meg saját oldalait, adjon hozzá saját képeket vagy indítson animációt
• További bemenetek: Csatlakoztasson akár 4 analóg bemenetet és egy etanolérzékelőt közvetlenül a kijelzőhöz.
• Can Switching: Használja a kijelzőjét billentyűzetként, és küldje el saját üzeneteit a buszra.
• Testreszabható riasztások: A testreszabható riasztások könnyen konfigurálhatók és aktiválhatók. Például nagy figyelmeztető üzenet jelenik meg, ha a kipufogógáz hőmérséklete 900 fok fölé emelkedik.
• Naplózás: Naplózza és menti az adatokat a belső SD-kártyára a későbbi elemzéshez.
• Teljesítménymérő: Mérje meg a 0-100, 100-200 és 0-200 időt a beépített teljesítménymérővel, minden további hardver nélkül.
• DTC*: A motorvezérlő egység, a sebességváltó, az ABS és az összkerékhajtás hibáinak leolvasása és törlése.
• Dimmelés*: A kijelző automatikusan elsötétül a műszerfallal együtt.

Konfigurálhatja saját oldalát, vagy választhat számos előre definiált nézet közül:

• A kijelző előre definiált mintaoldalakkal kerül szállításra
• Saját oldalak létrehozása lehetséges és kívánatos
• Legfeljebb tíz oldal lehetséges
• 20 különböző widget típus (pl. érzékelő érték, analóg mutató, YT diagram, sebesség sáv, kerek kijelző, függőleges/horizontális sáv).
• A widgetek méretükben méretezhetők és pozícionálhatók drag and drop segítségével.
• A widgetek színei teljesen beállíthatók
• Oldalanként legfeljebb 64 widget

A CANchecked DSS segítségével teljesen testre szabhatja kijelzőjét. Az integrált naplónézővel letöltheti és megtekintheti a naplófájlokat. Továbbá egy Can-Logger is integrálva van. A szív az integrált "TRI Editor", amellyel beállíthatja az érzékelőket (függetlenül attól, hogy Can Bus vagy belső): A figyelmeztetésekhez min-/max-értékeket rendelhet, és megváltoztathatja az érzékelők nevét.

Sok ügyfél mindig megkérdezi: "Milyen értékeket kaphatok az ECU-mból". A válasz: "MINDEN".

A legtöbb motor adatait itt visszafejtettük, és részletes adatokat tudunk nyújtani. kijelzőnk támogatja a Can Bus adatlekérdezést (UDS, TP2, gyártóspecifikus protokollok), valamint a K-Line-on (ISO 9141) keresztüli adatlekérdezést.

Alapértelmezés szerint a kijelző előre definiált TRI/TRX fájlokat tartalmaz. A fájlokban az összes érzékelő definiálva van, amelyeket lekérdeznek. Ezek motoronként eltérőek. Íme egy kivonat a lehetőségekről:

Hőmérséklet:

• Kipufogógáz-hőmérséklet, hűtőfolyadék-hőmérséklet, olajhőmérséklet, szívóhőmérséklet, külső hőmérséklet, benzinhőmérséklet, DSG-hőmérséklet.

Nyomások:

• Túlnyomás, környezeti nyomás, üzemanyagnyomás az előtápláló szivattyú előtt, tényleges/célnyomás a sínben.

Lambda/keverék

• Lambda-érték, befecskendezési idő, rövid távú lambda-beállítás, hosszú távú lambda-beállítás

Egyéb

• fordulatszám, légtömeg, járműsebesség, fojtószög, teljes gyújtási szög, gyújtási szög behúzás hengerenként, N75 időzítés %-ban, 30-as kapocsfeszültség, nyomaték, sebességfokozat, dízel-specifikus értékek.

Ha az értékek hiányoznak, később hozzáadhatók.

Természetesen az Ön új adatai kijelző támogatják a szabadon programozható vezérlőegységek széles skáláját, mint például a

DTA Fast
Ecumaster
Emerald
Emtron
Haltech
Hondata
KMS van Kronenburg
LinkECU
MaxxECU
MBE
Megasquirt
Motec
Motorsport Electronics
Syvecs
Trijekt
VEMS

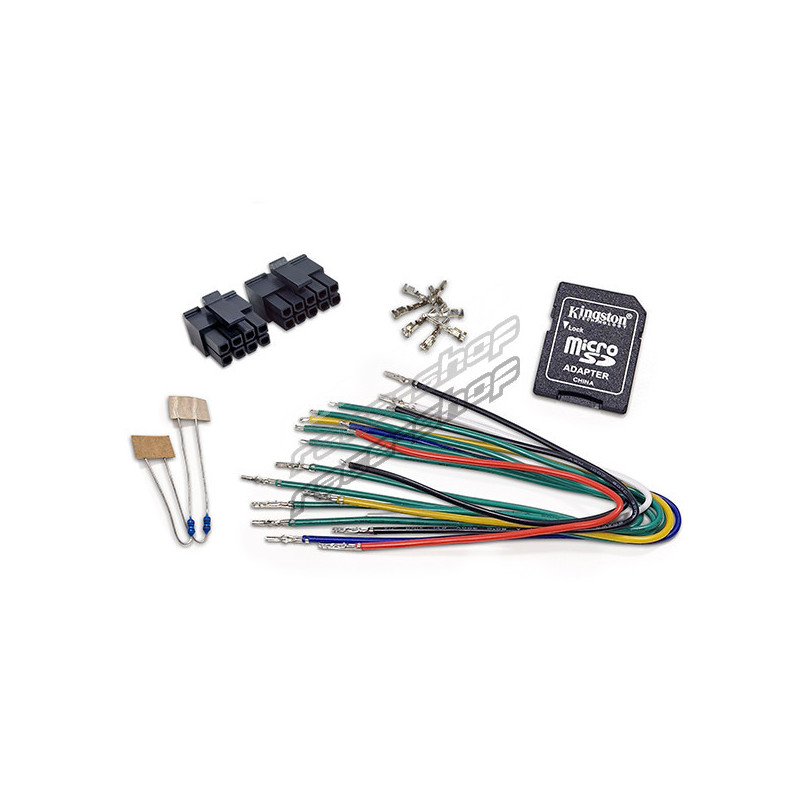

Minden szállítmány tartalmazza a következőket:

• MFD32 Gen2 data kijelző könnyű műanyag házzal

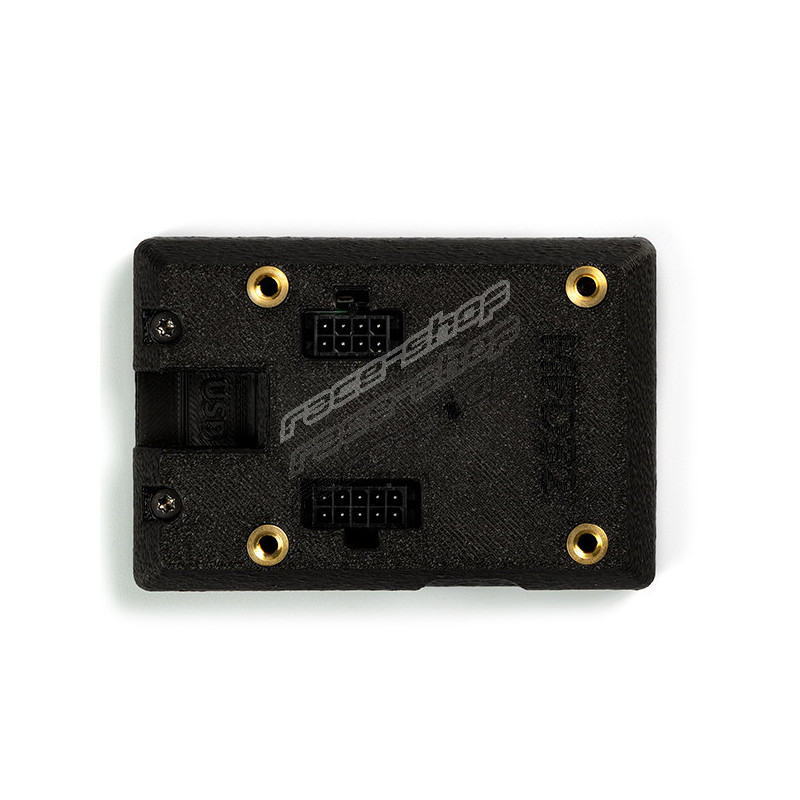

• Connector A (8-utas Molex)
• Connector B (10-utas Molex)
• Különböző színű, előre összeszerelt csatlakozókábelek (hossza: 20 cm, rendeltetésszerű használat: tápellátás, Can Bus, analóg bemenetek, 5V, érzékelő földelés).
• Tüskék a saját krimpeléshez
• Két 1K ellenállás (külső NTC-érzékelők csatlakoztatásához)
• Gyorsindítási útmutató
• USB data kábel
• SD-kártya (előre telepítve a kijelzőbe)
• SD kártya adapter
• Kijelzőfólia (a tükröződések megakadályozására)

A négy analóg bemeneten keresztül bármilyen érzékelő csatlakoztatható - támogatjuk a lineáris 0-5V és az NTC érzékelőket is.
Házon belüli CAN-ellenőrzött érzékelőink alapértelmezés szerint a TRI-/TRX-fájlokban vannak tárolva, és csak csatlakoztatni kell őket:

• AIN1: Hőmérséklet érzékelő (NTC01)
• AIN2: K típusú K kipufogógáz-hőmérsékletérzékelő átalakítója (TCC01)
• AIN3: Nyomásérzékelő 0-10 Bar (FLP01)
• AIN4: nyomásérzékelő 0-5,5 Bar abszolút (BST01)

A csatlakoztatáshoz használhatja az előre összeszerelt AIN kábelkötegünket.

Az analóg érzékelők mellett csatlakoztathatja a nyolc LED-del ellátott külső váltófényünket is. Ez különböző színekben villoghat, a sebességhatárok és a színek pedig közvetlenül a kijelző-n konfigurálhatók.

Az etanolérzékelőt közvetlenül a kijelzőhöz csatlakoztatja. Szüksége van egy pullup ellenállásra (10K) az 5V és a jel között. Ezután az etanoltartalmat és a hőmérsékletet közvetlenül a kijelző-n megtekintheti és naplózhatja.

A Math-csatornákkal az érzékelőkkel együtt számolhat. A User-Table lehetőséget ad további érzékelők 2D vagy 3D térképekkel történő generálására.

• CC10001 GPA32 - 52 mm-es mérőműszer modul adapter MFD32(S)
• CC24000 SLM08 - külső kapcsoló villámmodul
• CC22780 ANC04 - négyutas AIN-köteg
• CC22100 CBD08 - nyolcutas konzervdoboz elosztó központ
• CC22902 NTC01 - hőmérséklet-érzékelő folyadékokhoz 1/8" NPT
• CC22903 TCC01 - K típusú átalakító 0-1250°C
• CC22901 FLP01 - Nyomásérzékelő 0-10 Bar (145psi) M10x1
• CC22900 BST01 - Nyomásérzékelő 0-5,5 Bar abszolút (80psi)

*nem minden protokollon elérhető
