CANchecked addon CFE18 - Can Kapcsolótábla

A CFE18 a "Can Bus Function Extension" vagy köznyelvben "Can Switch Board" rövidítése - miért van szüksége erre a modulra?

Lehet A járműben lévő buszcsatlakozások néha komoly kihívások elé állítják Önt. Különösen a motorsport alkalmazásokban, amikor az elektronikát a kormánykerékben kell elhelyezni, majd a trimmelési pontokról vagy nyomógombokról származó információkat Can Buson keresztül kell továbbítani.

A CANchecked most egy kis kiegészítő modult kínál, amely 17 bemenetet biztosít: 8 kapcsoló (alacsony oldal) és 9 analóg bemenet (0-5V jel). A 12 V-os járművön belüli elektromos rendszerhez való csatlakoztatáshoz szükséges feszültségátalakító is már integrálva van.

Az áramköri lapon 3 kapcsoló kimenet is található (alacsony oldalon max. 0,5A).

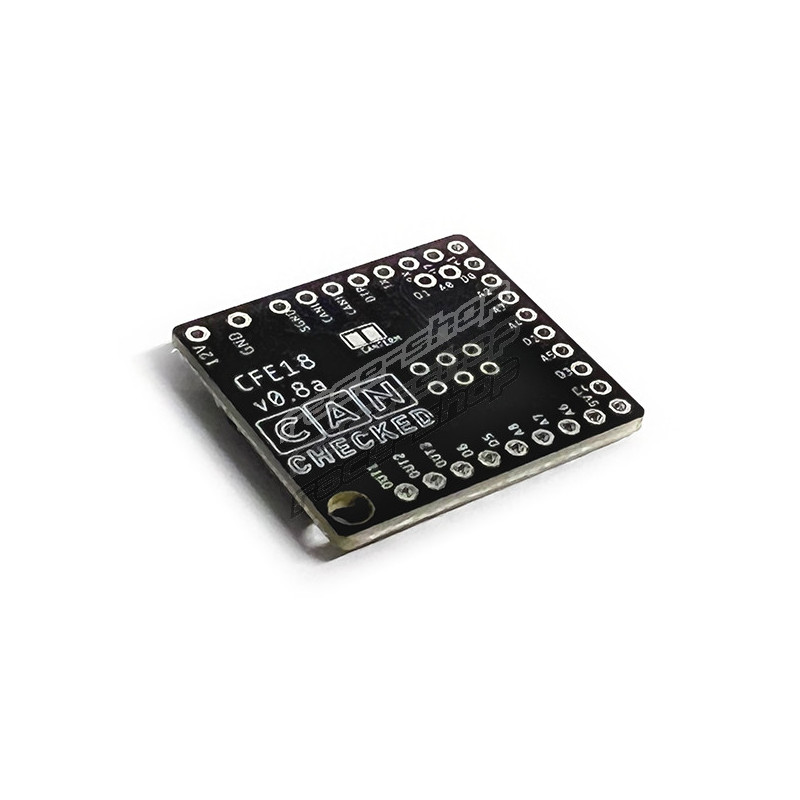

A mindössze 29x27 mm-es áramköri lap nagyon kompakt, és bárhol elfér. A csapok távolsága 2,54 mm - 3,81 mm a tápegység biztonsága érdekében.

A rögzítéshez egy lyukat készítettünk, amely csavaros csatlakozásként használható.

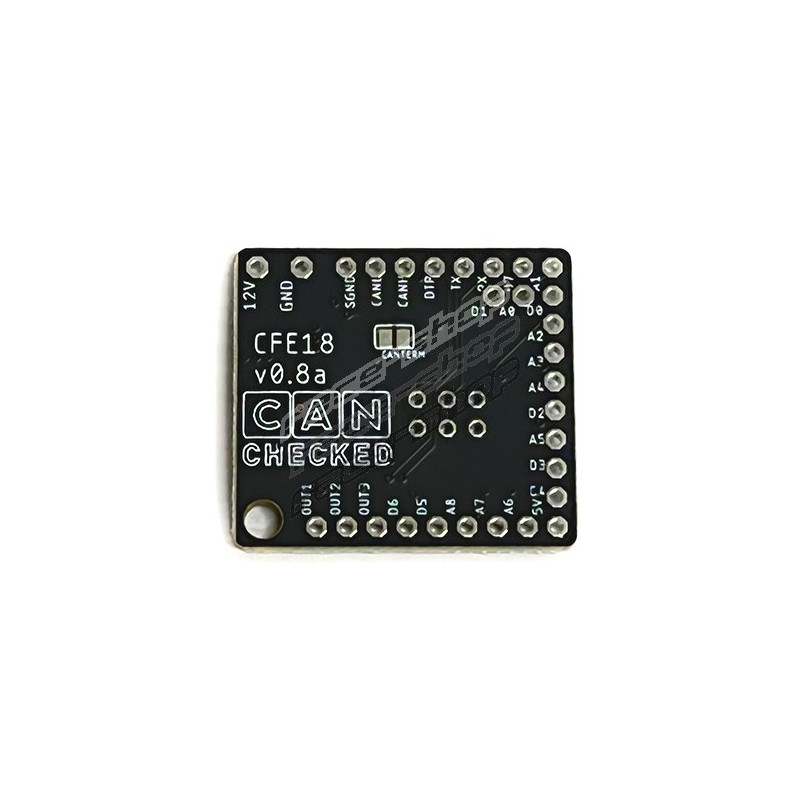

Az áramköri lapra egy forrasztási jumper van erősítve.

Ha ez a gomb zárva van, akkor a 120 Ohm-os Can Bus lezárás aktív. A forrasztási jumper alapértelmezés szerint NYITVA van.

Az egyik alkalmazási terület egy motorsport kormánykerék lenne. A képen a hozzávetőleges méret látható, ahol a kormánykeréktengely átmérője 50 mm. Mindössze 4 spirálkábelen keresztül történő csatlakoztatással a bemenetek széles skálája továbbítható a Can Buson keresztül.

A CFE18-hoz kapcsolók és trimpotok (állítógombok) csatlakoztathatók.

De az olyan érzékelők, mint az olajnyomás, a benzinnyomás, a lökettérfogatnyomás, a kipufogó ellennyomás és a külön házba való integrálás is elképzelhető lenne.

A CFE18 három digitális kimenettel rendelkezik. Ezek legfeljebb 500mA-ig terhelhetők és földre (LOW SIDE) kapcsolhatók.

Ehhez küldjön egy Can Bus keretet 100ms-enként (a CAN Id itt konfigurálható - a keretek közötti 500ms-os szünet után a timeout aktiválódik és a kimenetek deaktiválódnak):
(0=inaktív, 1=aktív).

Ha az analóg bemenetek túlságosan ingadoznak, szoftverrel simíthatóak. Ez minden egyes analóg bemenetre külön-külön konfigurálható.

Az analóg bemeneteket minden egyes adásnál kiértékeli (alapértelmezett. 20Hz).
Ha például 4-es simítási tényező van beállítva, akkor az utolsó 16 mérés átlagát veszi. Ezáltal az érték csendesebbé (simábbá) válik, de lassabban is reagál az ingadozásokra. Itt meg kell találni az arany középutat.

A beállítás a Can Buson keresztül történik.
