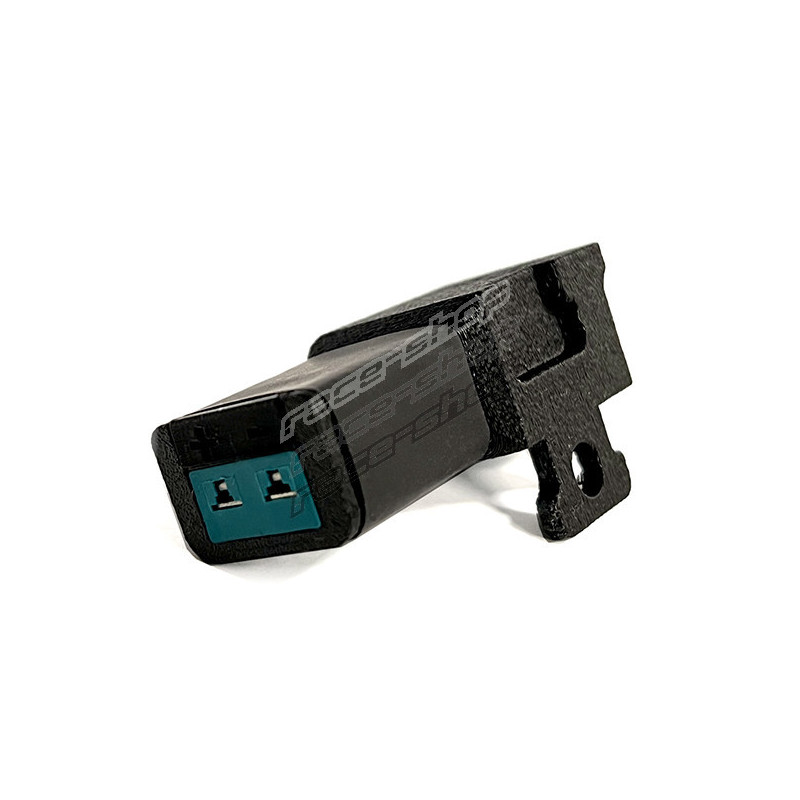

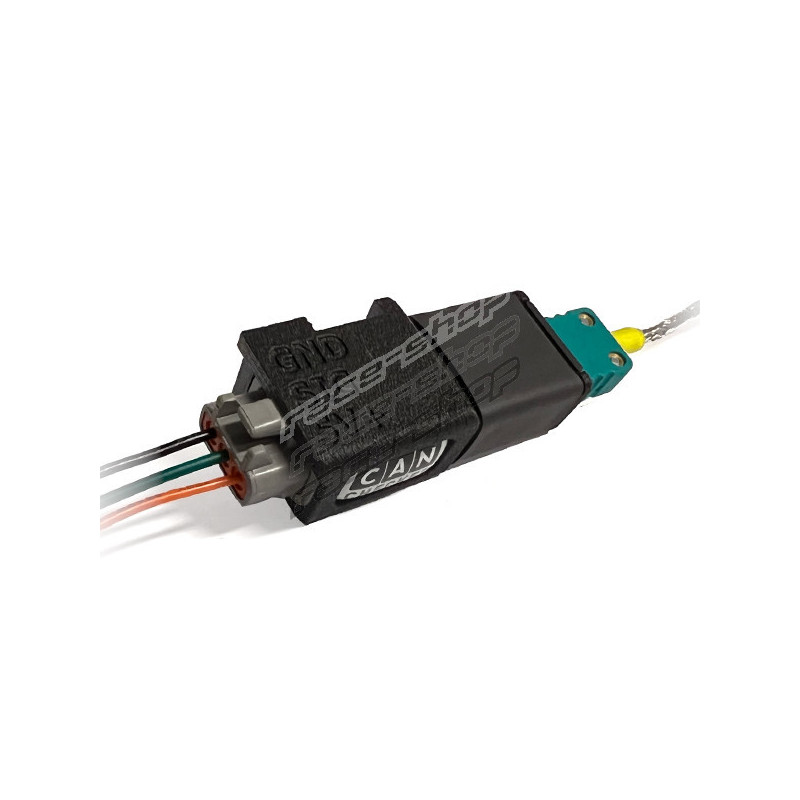

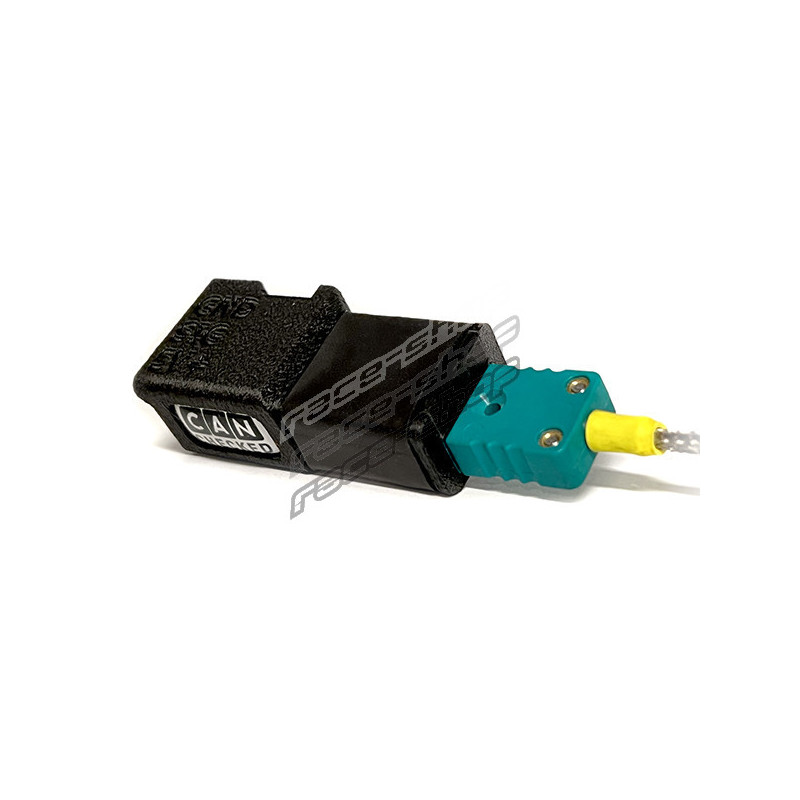

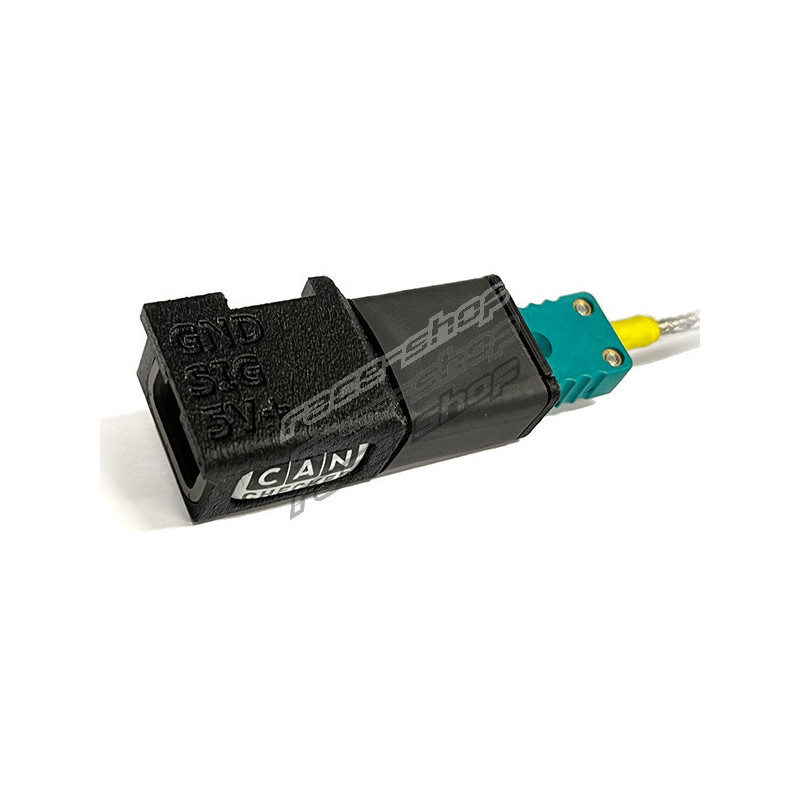

CANchecked addon Termoelem átalakító (TCC01) csatlakozó dugóval

A TCC01 egy úgynevezett "termoelem erősítő" - egy olyan eszköz, amely felerősíti és átalakítja a K típusú érzékelő jelét - a mi egyszerű Termoelem átalakító készülékünk.

A TCC01-es készülékünkkel például egyszerűen csatlakoztathatja a kipufogógáz-hőmérsékletérzékelőt:

Csatlakoztassa a K típusú szondát az egyik oldalon az átalakítóhoz, és használja a DTM csatlakozót a másik oldalon az 5V-os tápellátáshoz, a földeléshez és a vezérlőegység vagy az adatkijelző jeléhez.

• Zuverlässiger termoelem erősítő
• Hidegcsatlakozás-kompenzált K típusú bemenet
• DTM06-3S csatlakozó
• Szabványos mini termoelem dugó
• Tartókonzol M6-os csavarral vagy kábelkötegelővel történő rögzítéshez
• Lineáris hőmérsékleti görbe 0-1000° között

• TCC01 házban
• DTM dugó reteszelő mechanizmussal
• 3 tűt kell krimpelni magadnak
• 3 előreszabott csatlakozókábel

Bármilyen eszköz, amely analóg bemenettel rendelkezik 0-5V jelek számára, használható vevőként - pl:

• AEM
• Ecumaster
• Emtron
• DTAfast
• Haltech
• LinkECU
• KMS van Kronenburg
• MaxxECU
• MBE
• Megasquirt
• Motec
• Syvecs
• VEMS

A K típusú átalakító azonban nem csak a kipufogógázok hőmérsékletére használható. Folyadékok (1 mm-es hőelemek) és gázok (0,5 mm-es hőelemek) esetén is használható.

• Csak 180uA energiafogyasztás
• Nagyon finom felbontás 4mV per °C
• Kalibrálás: 0V = 0°C (32°F) és 5V = 1000° (1832°F)
• Pontosság: legfeljebb 2% eltérés
• Belső hidegcsatlakozási kompenzáció
• Gázok, folyadékok és egyéb közegek mérésére
• Különböző típusú K elemek támogatása (0,5, 1, 3 és 5 mm átmérőjűek is)

A TCC01 termoelem átalakító (termoelem erősítő) könnyen telepíthető. Száraz és nem túl meleg helyen kell elhelyezni, például a válaszfal mögött.

A rögzítéshez használhatja a beépített pántot. A speciális kialakításnak köszönhetően további TCC01-ek egymás mellé rögzíthetők. A maximális rögzítés érdekében a mellékelt fület szuperragasztóval rögzítheti a TCC01 modulhoz.

Kijelzőinket a TCC01 csatlakoztatásához előre konfiguráltuk. Ehhez csatlakoztassa a jelet az AIN2-re.

Gyakran azonban két vagy több modulra van szükség, például a TwinScroll töltőcsatornák esetében. Itt a modulokat egyszerűen egymáshoz csatlakoztathatja.

Természetesen használhatja a TCCXX készülékünket is, és a mért értékeket közvetlenül a Can Busra írhatja, ha több K típusú szondát használ. Ezek TCC04, TCC06, TCC08 és TCC10 néven állnak rendelkezésre.
