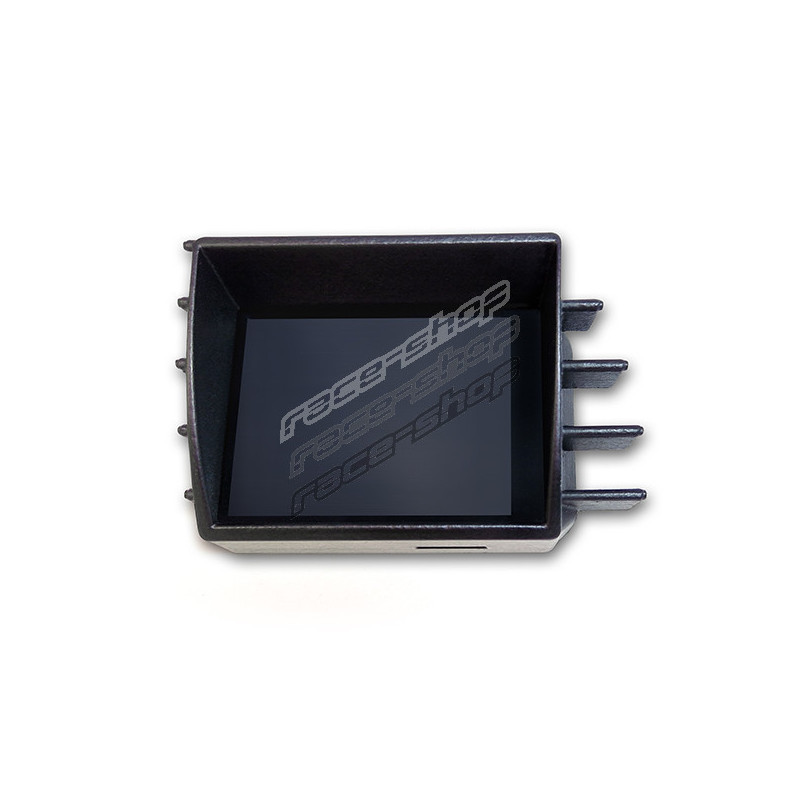

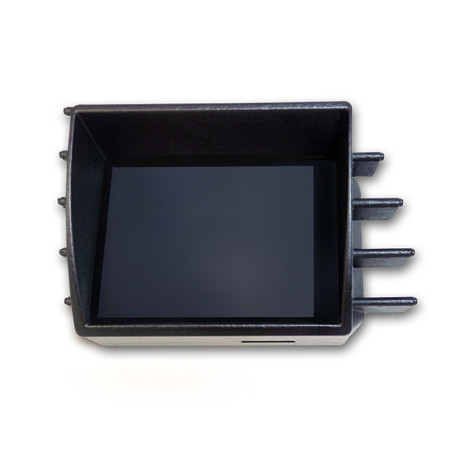

CANchecked légcsatorna kijelző Porsche 911 997 jobbkormányos MFD28 Gen2

Az MFD28 Gen2 intelligens kijelzővé alakítja át a szellőzőt olyan funkciókkal, amelyeket nem akar kihagyni. Kijelzőinket úgy terveztük, hogy bárki telepíthesse őket. A legtöbb kijelzőhöz illusztrált telepítési útmutatót adunk, így a kijelző-t saját maga is felszerelheti, anélkül, hogy bármilyen műhelyre lenne szüksége.

• Tökéletes integráció: A járműspecifikus keret továbbra is lehetővé teszi a levegő áramlását a kijelző mellett.
• Can Bus: Részletes járműadatok, például a gyártói diagnosztikai eszközök kiolvasása
• Sebességváltó kijelző: Közvetlenül a Can buszon keresztül vagy a fordulatszám és a fordulatszám alapján kiszámítva.
• Érintőképernyő: Navigáljon az oldalakon intuitív mozdulatokkal
• Testreszabás: Tervezze meg saját oldalait, adjon hozzá saját képeket vagy indítson animációt
• További bemenetek: Csatlakoztasson akár 4 analóg bemenetet és egy etanolérzékelőt közvetlenül a kijelzőhöz.
• Can Switching: Használja a kijelzőjét billentyűzetként, és küldje el saját üzeneteit a buszra.
• Testreszabható riasztások: A testreszabható riasztások könnyen konfigurálhatók és aktiválhatók. Például nagy figyelmeztető üzenet jelenik meg, ha a kipufogógáz hőmérséklete 900 fok fölé emelkedik.
• Naplózás: Naplózza és menti az adatokat a belső SD-kártyára a későbbi elemzéshez.
• Teljesítménymérő: Mérje meg a 0-100, 100-200 és 0-200 időt a beépített teljesítménymérővel, minden további hardver nélkül.
• DTC*: A motorvezérlő egység, a sebességváltó, az ABS és az összkerékhajtás hibáinak leolvasása és törlése.
• Dimmelés*: A kijelző automatikusan elsötétül a műszerfallal együtt.

Konfigurálhatja saját oldalát, vagy választhat számos előre definiált nézet közül:

• A kijelző előre definiált mintaoldalakkal kerül szállításra
• Saját oldalak létrehozása lehetséges és kívánatos
• Legfeljebb tíz oldal lehetséges
• 20 különböző widget típus (pl. érzékelő érték, analóg mutató, YT diagram, sebesség sáv, kerek kijelző, függőleges/horizontális sáv).
• A widgetek méretükben méretezhetők és pozícionálhatók drag and drop segítségével.
• A widgetek színei teljesen beállíthatók
• Oldalanként legfeljebb 64 widget

A CANchecked DSS segítségével teljesen testre szabhatja kijelzőjét. Az integrált naplónézővel letöltheti és megtekintheti a naplófájlokat. Továbbá egy Can-Logger is integrálva van. A szív az integrált TRI-szerkesztő, amellyel beállíthatja az érzékelőket (függetlenül attól, hogy Can Bus vagy belső): A figyelmeztetésekhez min-/max-értékeket rendelhet, és megváltoztathatja az érzékelők nevét.

Sok ügyfél mindig megkérdezi: Milyen értékeket kaphatok az ECU-mból. A válasz: MINDENT.

A legtöbb motor adatait itt visszafejtettük, és részletes adatokat tudunk nyújtani. kijelzőnk támogatja a Can Bus adatlekérdezést (UDS, TP2, gyártóspecifikus protokollok), valamint a K-Line-on (ISO 9141) keresztüli adatlekérdezést.

Alapértelmezés szerint a kijelző előre definiált TRI/TRX fájlokat tartalmaz. A fájlokban az összes érzékelő definiálva van, amelyeket lekérdeznek. Ezek motoronként eltérőek. Íme egy kivonat a lehetőségekről:

Hőmérséklet:

• Kipufogógáz-hőmérséklet, hűtőfolyadék-hőmérséklet, olajhőmérséklet, szívóhőmérséklet, külső hőmérséklet, benzinhőmérséklet, DSG-hőmérséklet.

Nyomások:

• Túlnyomás, környezeti nyomás, üzemanyagnyomás az előtápláló szivattyú előtt, tényleges/célnyomás a sínben.

Lambda/keverék

• Lambda-érték, befecskendezési idő, rövid távú lambda-beállítás, hosszú távú lambda-beállítás

Egyéb

• fordulatszám, légtömeg, járműsebesség, fojtószög, teljes gyújtási szög, gyújtási szög behúzás hengerenként, N75 időzítés %-ban, 30-as kapocsfeszültség, nyomaték, sebességfokozat, dízel-specifikus értékek.

Ha az értékek hiányoznak, később hozzáadhatók.

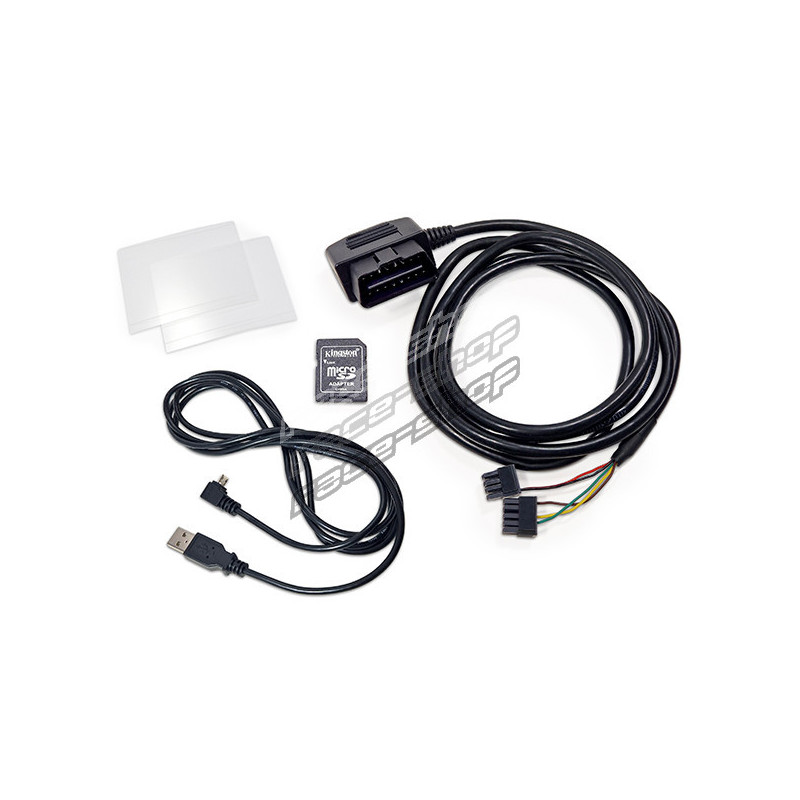

A csomg tartalma:

• MFD28 Gen2 adatok kijelző integrált szellőzőbetét a jobbkormányos járművek számára
• járműspecifikus kapcsolat kábel
• Gyorsindítási útmutató
• USB adat kábel
• SD kártya (előre telepítve a kijelzőre)
• SD kártya adapter
• Fólia (a tükröződések elkerülése érdekében)

A négy analóg bemeneten keresztül bármilyen érzékelő csatlakoztatható - támogatjuk a lineáris 0-5V és az NTC érzékelőket is.
Házon belüli CAN-ellenőrzött érzékelőink alapértelmezés szerint a TRI-/TRX-fájlokban vannak tárolva, és csak csatlakoztatni kell őket:

• AIN1: Hőmérséklet érzékelő (NTC01)
• AIN2: K típusú K kipufogógáz-hőmérsékletérzékelő átalakítója (TCC01)
• AIN3: Nyomásérzékelő 0-10 Bar (FLP01)
• AIN4: nyomásérzékelő 0-5,5 Bar abszolút (BST01)

A csatlakoztatáshoz használhatja az előre összeszerelt AIN kábelkötegünket.

Az analóg érzékelők mellett csatlakoztathatja a nyolc LED-del ellátott külső váltófényünket is. Ez különböző színekben villoghat, a sebességhatárok és a színek pedig közvetlenül a kijelző-n konfigurálhatók.

Az etanolérzékelőt közvetlenül a kijelzőhöz csatlakoztatja. Szüksége van egy pullup ellenállásra (10K) az 5V és a jel között. Ezután az etanoltartalmat és a hőmérsékletet közvetlenül a kijelző-n megtekintheti és naplózhatja.

A Math-csatornákkal az érzékelőkkel együtt számolhat. A User-Table lehetőséget ad további érzékelők 2D vagy 3D térképekkel történő generálására.

• CC24000 SLM08 - külső kapcsoló villámmodul
• CC22780 ANC04 - négyutas AIN-köteg
• CC22100 CBD08 - nyolcutas konzervdoboz elosztó központ
• CC22902 NTC01 - hőmérséklet érzékelő folyadékokhoz 1/8 inch NPT
• CC22903 TCC01 - K típusú átalakító 0-1250°C
• CC22901 FLP01 - Nyomásérzékelő 0-10 Bar (145psi) M10x1
• CC22900 BST01 - Nyomásérzékelő 0-5,5 Bar abszolút (80psi)

*nem minden protokollon elérhető
