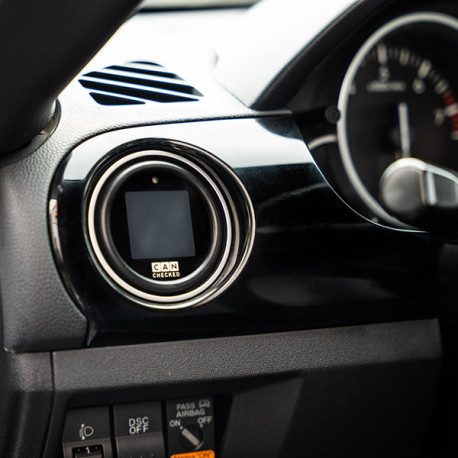

CANchecked kijelző Mazda MX5 NC LHD/RHD MFA 2.0 Gen2

Az MFD15 Gen2 OLED képernyővel van felszerelve, amely még közvetlen napfényben is a legjobb olvashatóságot biztosítja. Ez a készlet járműspecifikus keretet és csatlakozó készletet tartalmaz. A működtetés az előlapon található két nyomógombbal történik. Az opcionális forgatógombunkat is csatlakoztathatja.

• Kompakt kialakítás: 52 mm átmérőjű és csak 12,5 mm mélységű
• Előlapra szerelt LED: A kijelző előlapján lévő LED használható váltásjelzőként és/vagy figyelmeztető LED-ként.
• Can Bus: Can Bus ECU-k támogatása, saját Can streamek és 2008-tól OBD2 és mély értékek a VAG-autók számára.
• WiFi: csatlakoztassa okostelefonjához vagy számítógépéhez, és konfigurálja azt a webes alkalmazásunk segítségével.
• További bemenetek: legfeljebb 6 analóg érzékelőt csatlakoztathat a bemenetekhez, vagy egy etanol-érzékelőt* közvetlenül a kijelzőhöz csatlakoztathat.
• Előre beállított riasztások: az előre meghatározott riasztások könnyen aktiválhatók és testre szabhatók. Például nagy riasztást kap, ha a kipufogógáz hőmérséklete 900 fok fölé emelkedik.
• Testreszabás: MFD15 Gen2: Használja saját induló logóját és színsémáját, hogy az MFD15 Gen2 sajátjává váljon
• Online naplózás*: Naplózza az adatokat okostelefonjával vagy számítógépével, és mentse a naplót a készülékére későbbi elemzéshez.
• Flex Fuel*: Etanoltartalom és hőmérséklet megtekintése a kijelzőn.
• Can Switching*: Kapcsolja át a kanna kapcsolókat a kijelző gombjaival, és továbbítsa az analóg bemenetek leolvasott értékeit a kannabuszra.

Válasszon akár nyolc oldalnyi különböző nézetet, és szabja testre kijelzőjét, hogy a legjobban megfeleljen Önnek és járművének:

• Analóg mutató
• Dupla érték
• Sebességjelző
• 4-szeres értékek
• 6-szoros értékek
• Bar + dupla kijelző
• Kerek kijelző
• Sávdiagram (dupla keresztben)
• Teljesítménymérő
• Sávdiagram (1-6-szoros függőlegesen)
• Egyetlen érték

Az MFD15 Gen2 újdonsága, hogy a készülékhez WiFi-n keresztül is hozzáférhet. Így az MFD15 Gen2-t okostelefonon vagy számítógépen keresztül is beállíthatja.

Az oDSS segítségével teljesen beállíthatja a kijelző, napló értékeket (licenc szükséges), feltöltheti saját indító képét és frissítheti a kijelző-t is.

Egy népszerű ügyfélkérdés: Milyen értékeket kérhetek az ECU-ból. A válasz: Az új MFD15 Gen2 kompatibilis az ISO 11898-2 és a SAE J2284 szabványokkal.

Az ECU-gyártók maguk határozzák meg, hogy mely értékeket küldik a CAN-busz interfészen keresztül. Itt fontos a dokumentáció - esetleg egy DBC fájl formájában, amely a mi DSS-ünkön keresztül importálható. Természetesen ügyfélként hozzáférhet a már megvalósított ECU-k széles körű listájához. Összesen, gyártótól függően, akár 64 érzékelő is lekérdezhető.

Természetesen a Can Buson (11bit/29bit) keresztül történő OBD2 lekérdezés is megvalósításra kerül. Járműspecifikus protokollok, mint az UDS vagy a TP2 is rendelkezésre állnak.

Alapértelmezés szerint tartalmazza a következőket:
- OBD2 - 11 és 29bit
- Ecumaster - Klasszikus és fekete
- VAG PQ34
- Haltech v2
- LinkECU
- MaxxECU
- Motec M1
- Emtron
- Megasquirt 2 és 3

Ha a kívánt ECU nincs a listán, letöltheti vagy kérheti a megfelelő TRI/TRX-et az adatbázisunkból.

A 2008-as gyártási évtől kezdve (egyes esetekben régebbi) minden VAG-autóhoz kínálunk részletes adatkérést protokollonként. Olyan értékek kérdezhetők le és jeleníthetők meg, mint az olajhőmérséklet, a feltöltőnyomás, a sebességváltó hőmérséklete, a hengerek szelektív gyújtási szögének visszatérése, a magas/alacsony nyomás, a wastegate működtetése és még sok minden más.

A belső LED műszakjelzőként és figyelmeztető LED-ként is használható.

Műszakjelzőként akár 8 különböző színt és sebességhatárt is hozzárendelhet, valamint azt a sebességet, amelynél a műszakjelző villogni kezd.

Figyelmeztető LED-ként történő konfiguráláskor minden érzékelőhöz hozzárendelhet egy minimális és egy maximális értéket. Ha az érzékelő a maximális érték felett vagy a minimális érték alatt van, a LED az előzőleg konfigurált színben villog. A váltófény a figyelmeztető időszak alatt kikapcsol.

Minden szállításhoz mellékelve:

• MFD15 Gen2 Datadisplay
• Járműspecifikus keret LHD&RHD járművekhez
• Járműspecifikus csatlakozás kábel
• Gyorsindítási útmutató
• Connector B (6-utas Molex)
• Connector C (12-utas Molex)
• Különböző színű, előre összeszerelt csatlakozókábelek (hossza: 20 cm, rendeltetésszerű használat: tápellátás, Can Bus, analóg bemenetek, 5V, érzékelő földelés).
• saját magadnak krimpelni való csapok
• két 1K ellenállás (az NTC érzékelők pullupjaként)

A hat analóg bemeneten keresztül bármilyen érzékelő csatlakoztatható - támogatjuk a lineáris 0-5V és az NTC érzékelőket is.

A házon belüli CAN-ellenőrzött érzékelőink jelleggörbéit a kijelző gyári alapértelmezés szerint tárolja, és plug and play módon működik:

• AIN1: Hőmérséklet érzékelő (NTC01)
• AIN2: K-típusú kipufogógáz-hőmérsékletmérő szonda átalakítója (TCC01)
• AIN3: Nyomásérzékelő 0-10 bar (FLP01)
• AIN4: nyomásérzékelő 0-5,5 Bar abszolút (BST01)
• AIN5: nem előre konfigurált
• AIN6: nem előre konfigurált

A csatlakoztatáshoz használhatja az előre összeszerelt 4-utas AIN kábelkötegünket.

Ha rendelkezik a megfelelő licenccel*, akkor ezen kívül egy etanolérzékelőt is csatlakoztathat közvetlenül a kijelzőhöz egy külön csapon keresztül.

• CC22501 ETK01 - külső forgatógomb PnP 50 cm-es csatlakozókábellel
• CC22100 CBD08 - nyolcutas konzervdoboz elosztó központ
• CC22780 ANC04 - négyutas AIN-köteg
• CC22902 NTC01 - hőmérséklet-érzékelő folyadékokhoz 1/8 hüvelyk NPT
• CC22903 TCC01 - K típusú átalakító 0-1250°C
• CC22901 FLP01 - Nyomásérzékelő 0-10 Bar (145psi) M10x1
• CC22900 BST01 - Nyomásérzékelő 0-5,5 Bar abszolút (80psi)

Az MFD15 Gen2 élő naplózása

Az "Élő naplózás" kiegészítő licenccel az Ön kijelzője naplózhatja az érzékelők adatait az oDSS-be. Ezután a naplót fájlként letöltheti okostelefonjára vagy számítógépére.

Az összes érzékelő naplózva van a naplóban (FIGYELEM: OBD és UDS esetén csak az aktuálisan megjelenítettek!). Válassza ki azokat az érzékelőket, amelyeket kijelző grafikusan szeretne megjeleníteni.

Flex Fuel Ethanol érzékelő közvetlenül az MFD15 Gen2-hez

Az etanolérzékelő kiegészítő licencével az érzékelőt közvetlenül a kijelzőhöz csatlakoztatja. Szüksége van egy pullup ellenállásra (10K) az 5V és a jel között.
Most már láthatja az etanoltartalmat, valamint az üzemanyag hőmérsékletét, és naplózhatja is azt.

Can Switching és AIN továbbítás

A Can Switching és AIN továbbítás kiegészítő licenccel a kijelző billentyűivel vagy a forgatógombbal kapcsolhatja a Can Switches-t és alkalmazhatja az analóg bemenetek bemeneti feszültségeit a Can Bus-ra.
