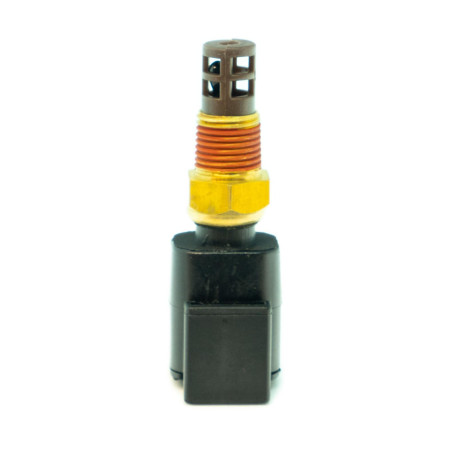

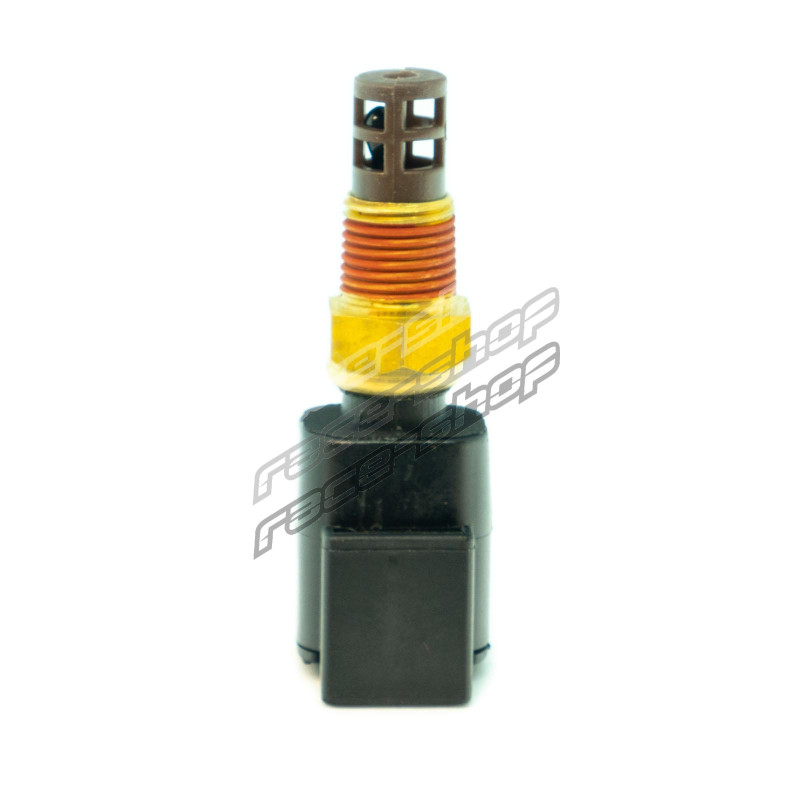

Link levegőhőmérséklet-érzékelő (IAT1-8)

Támogatott modellek

Minden Link motorvezérlő.

Egyéb, NTC hőmérséklet-érzékelőket támogató utángyártott motorvezérlők.

Műszaki adatok

Főbb jellemzők

A Link levegőhőmérséklet-érzékelő műszaki adatai:

• NTC termisztoros hőmérséklet-érzékelő.
• 1/8" NPT menet.
• Kétvezetékes érzékelő.
• Kompakt fémház.
• Szívólevegő-hőmérséklet mérésére tervezve.
• Jel- és érzékelőtest-csatlakozások.
• Deutsch 2 pólusú csatlakozókészlettel szállítjuk.

Termékméretek

• 30mm(L)x55mm(W)x30mm(H)
• 1.18in(L)x2.17in(W)x1.18in(H)

Termék tömege

• 5 gramm (0,18 uncia)

Elektromos jellemzők

• Üzemi feszültség: 5 V

A csomag tartalma

• Levegőhőmérséklet-érzékelő 1/8 NPT

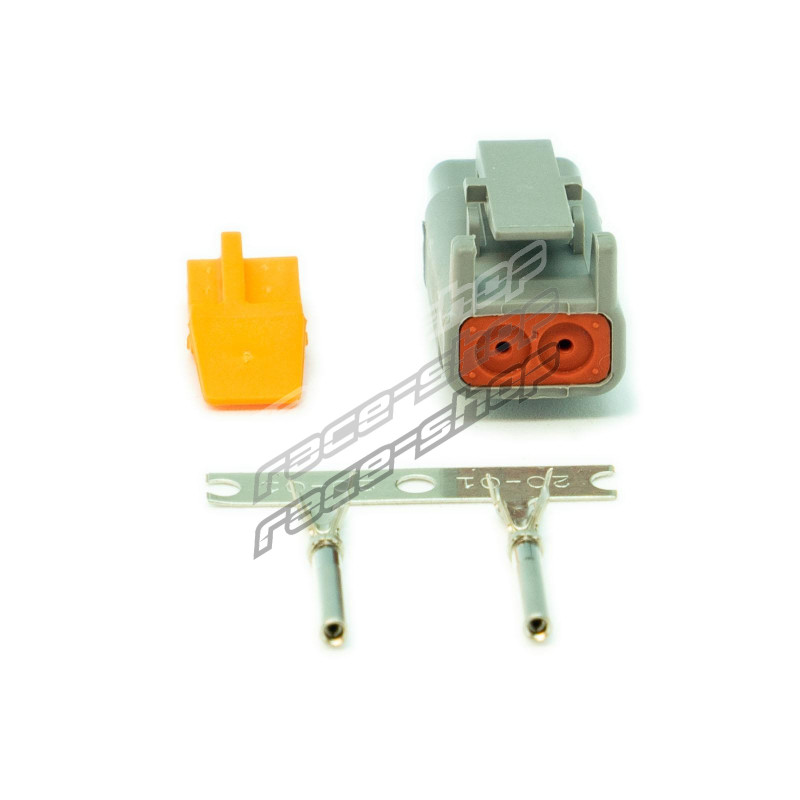

• Deutsch 2 pólusú csatlakozókészlet

Kalibráció neve a PCLinkben

• "Link NTC1-8 & IAT1-8" VAGY "Delphi AC IAT"

Nyers kalibrációs adatok

• -40 °C: 65 500 ohm
• -30 °C: 51 791 ohm
• -20 °C: 28 146 ohm
• -10 °C: 15 873 ohm
• 0 °C: 9256 ohm
• 10 °C: 5572 ohm
• 20 °C: 3457 ohm
• 30 °C: 2205 ohm
• 40 °C: 1443 ohm
• 50 °C: 965 ohm
• 60 °C: 660 ohm
• 70 °C: 462 ohm
• 80 °C: 329 ohm
• 90 °C: 238 ohm
• 100 °C: 175 ohm
• 110 °C: 131 ohm
• 120 °C: 99 ohm
• 130 °C: 76 ohm
• 140 °C: 59 ohm
• 150 °C: 47 ohm

Csatlakozó

• TE Connectivity Deutsch DTM 2 tűs
• Deutsch 2 pólusú csatlakozókészlet 101-0131
