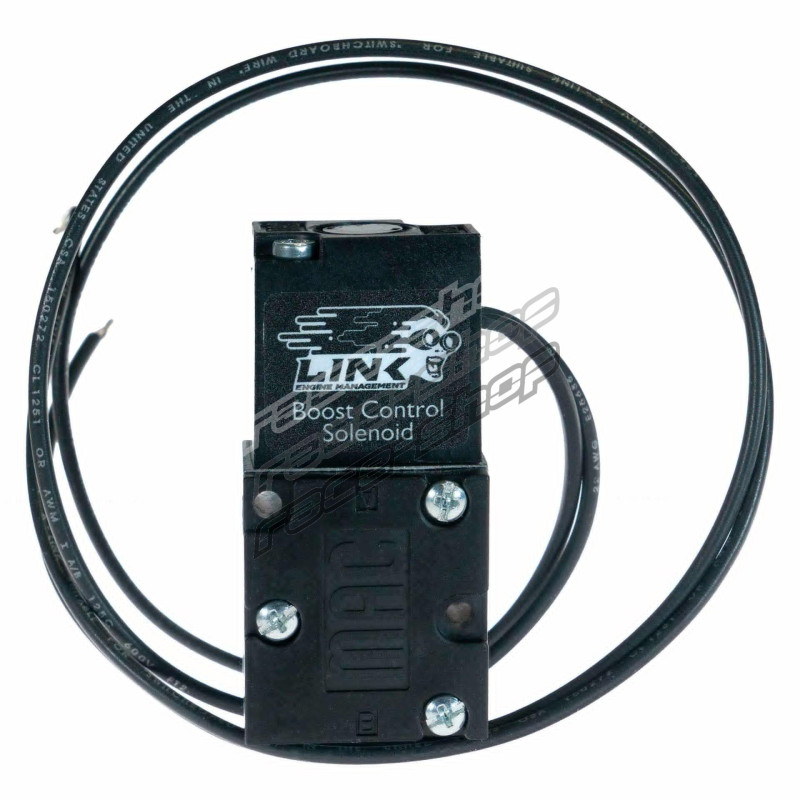

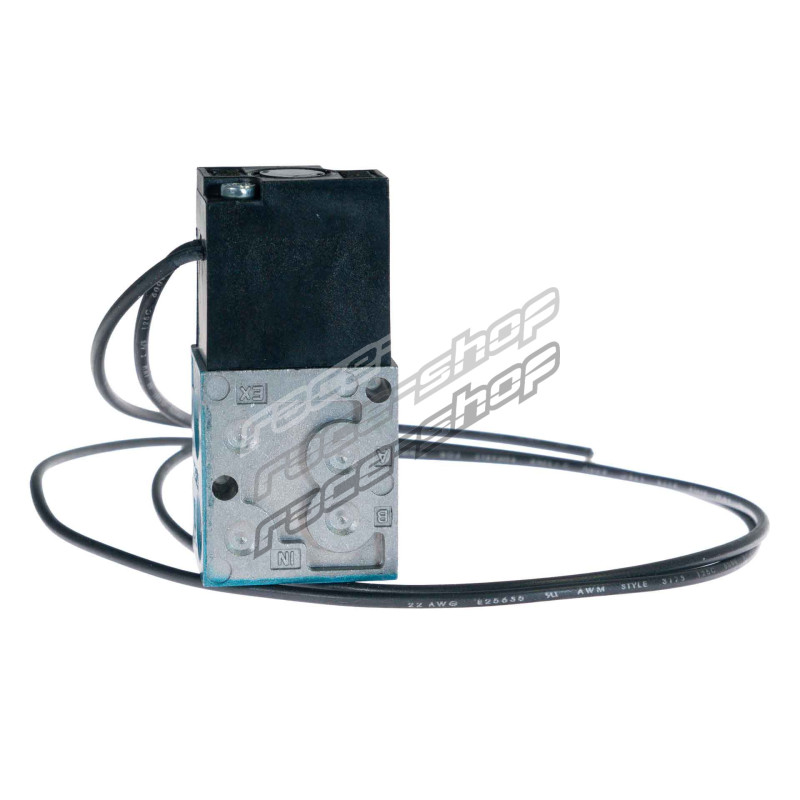

Link töltőnyomás-szabályzó szelep - 4 portos (4BCS)

A Link 4 portos töltőnyomás-szabályzó szelep pontos és megbízható elektronikus töltőnyomás-szabályozást biztosít nagy töltőnyomású turbófeltöltős alkalmazásokhoz. Belső és külső wastegate-tel, valamint egy vagy több wastegate-es konfigurációkkal is kompatibilis, és a szabványos 3 portos kialakításnál jelentősen magasabb töltőnyomást tesz lehetővé, amely elérheti a wastegate alaprugó-nyomásának kb. 6-7-szeresét. Gyors, egyenletes reakciója és bevált kialakítása ideális megoldássá teszi a magasabb töltőnyomást igénylő alkalmazásokhoz.

Támogatott modellek

Minden Link motorvezérlőhöz (ECU) alkalmas.

Olyan alkalmazásokhoz, amelyek nem igénylik a 4 portos szelep szélesebb töltőnyomás-tartományát, ajánljuk 3 portos töltőnyomás-szabályzó szelepünket (PN 101-0015).

Figyelmeztetések

Szabad kiegészítő (Aux) kimenet, testre kapcsolt.

12 V-os, gyújtásról kapcsolt tápellátás.

MAP szenzor.

Nyílt vagy zárt hurkú töltőnyomás-szabályozás a motorvezérlőben (ECU) beállítva.

Nincs szükség külön töltőnyomás-szabályzóra.

Legfeljebb 120 PSI nyomást bír

Minden Link motorvezérlővel (ECU) kompatibilis

Egy vagy több wastegate-tel is használható

Gyors és egyenletes reakcióidő

Nagy kapcsolóerő

MAC 45 sorozat - strapabíró, megbízható és hosszú élettartamú

Rövid löket, nagy átáramlás

Kiegyensúlyozott szeleptányér, érzéketlen a nyomásingadozásra

Műszaki adatok

Főbb jellemzők

• Sorozat: MAC 45
• Max. nyomás: 120 PSI
• Csatlakozóméret: 1/8" BSPPL
• Tápellátás: 12 VDC (5,4 W), 18" (45 cm) tekercsvezetékekkel
• Mellékelt tartozékok: 4 x 1/8" BSP tömlőcsatlakozó a könnyű csatlakoztatáshoz

Termékméretek

• 30mm(L)x45mm(W)x25mm(H)
• 1.18in(L)x1.77in(W)x0.98in(H)

Termék tömege

• 135 gramm (4,76 uncia)

Elektromos jellemzők

• Üzemi feszültségtartomány: 10,2-13,2 V
• Maximális folyamatos áramfelvétel: 495 mA

Egyéb

• Ehhez a töltőnyomás-szabályzó szelephez 25 Hz-es PWM-frekvenciával javasoljuk kezdeni. A töltőnyomás-szabályozás beállításának részletes leírása megtalálható az ingyenesen letölthető PCLink szoftver súgójában.

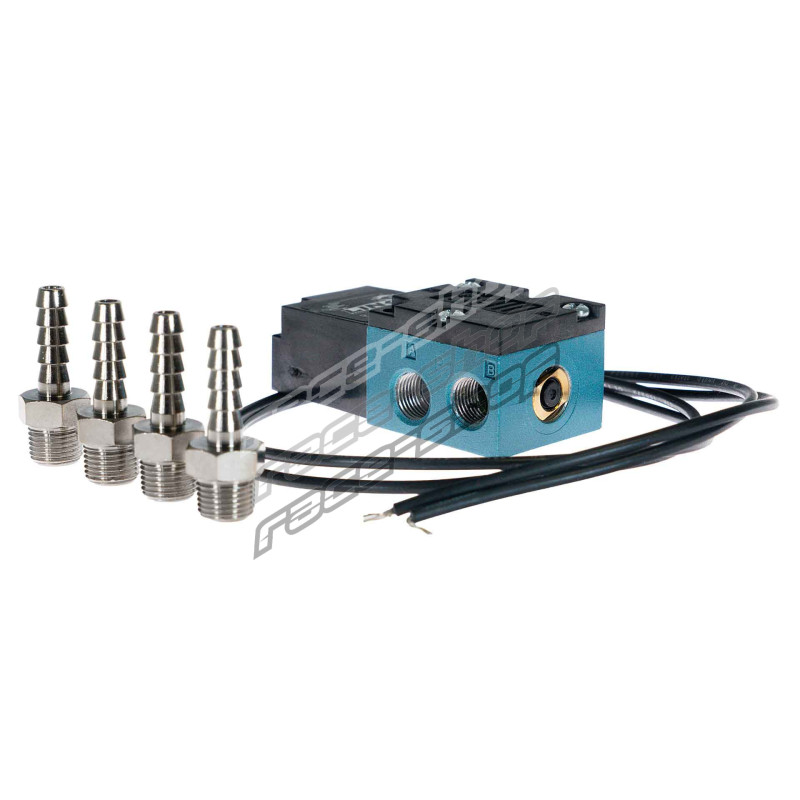

A csomag tartalma

• Töltőnyomás-szabályzó szelep (4 portos)
• 4 db tömlőcsatlakozó 1/8 BSPT, nikkelezett
• Tartozék-útmutató
