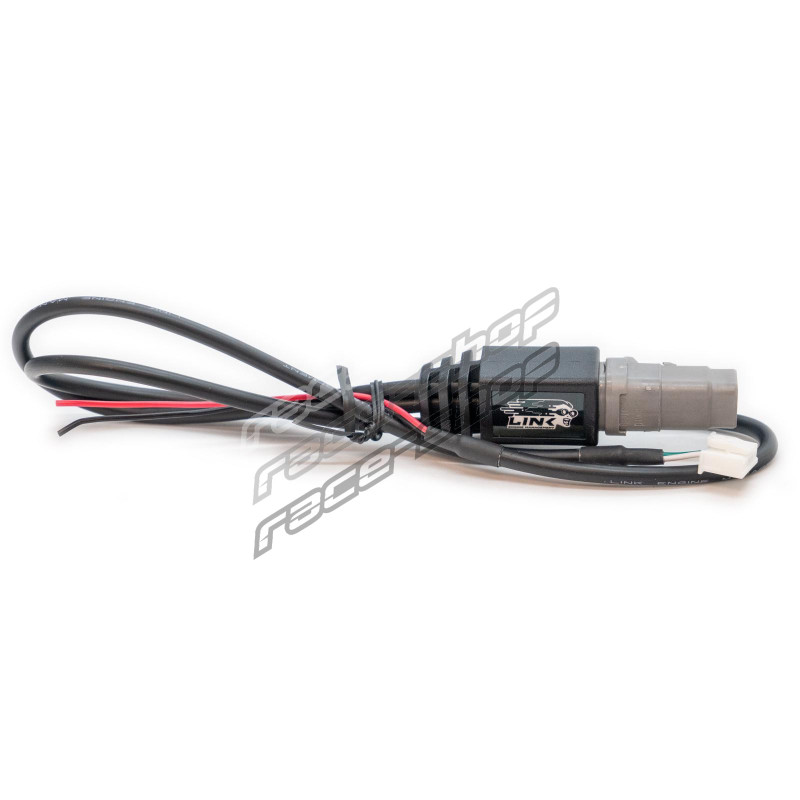

Link CANJST - CAN csatlakozókábel plug-in motorvezérlőkhöz (5 tűs)

A Link CANJST szükséges a CAN kommunikáció hozzáadásához az 5 tűs JST CAN csatlakozóval rendelkező G4+/G4X plug-in motorvezérlőkhöz. Közvetlenül a motorvezérlő nyomtatott áramköri lapján lévő CAN aljzatba dugható. 12 V és test szabad vezetékvégeken keresztül. DTM4 apa csatlakozóban végződik, amely kompatibilis más Link CAN tartozékokkal, beleértve a CAN hosszabbítókábelt (PN 101-0214) és a CAN elosztókábelt (PN 101-0212).

Támogatott modellek

Ellenőrizze, hogy motorvezérlője rendelkezik-e 5 tűs CAN csatlakozóval.

Figyelmeztetések

Nem kompatibilis az alábbi plug-in motorvezérlőkkel (ezekhez CANJST4 kábel szükséges, PN 101-0198):

214-4100 - G4X plug-in motorvezérlő Nissan GTR, elektronikus fojtószelep-vezérléssel

217-4100 - G4X plug-in motorvezérlő Nissan S15, elektronikus fojtószelep-vezérléssel

233-4000 - G4X plug-in motorvezérlő Honda S2000 AP1

228-4000 - G4X plug-in motorvezérlő Subaru WRX V5-6

237-4000 - G4X plug-in motorvezérlő Honda HC20X Type-R DC5/RSX

238-4000 - G4X plug-in motorvezérlő Subaru WRX11

239-4000 - G4X plug-in motorvezérlő MX5NB2X

240-4000 - G4X plug-in motorvezérlő MX5NB1X

243-4000 - G4X plug-in motorvezérlő WRX11 USDM

DTM4 apa - JST4.

12 V és GND JST5 csatlakozóban végződik.

Műszaki adatok

Termékméretek

• 570mm(L)x20mm(W)x15mm(H)
• 22.44in(L)x0.79in(W)x0.59in(H)

Termék tömege

• 45 gramm (1,59 uncia)

Elektromos jellemzők

• Maximális bemeneti feszültség: 300 V
• Maximális folyamatos áramfelvétel: 3 A
• Vezeték-keresztmetszet: 20AWG/0,5 mm2

Egyéb

• Pin 4: CAN H
• Pin 3: CAN L
• Pin 2: test
• Pin 1: 12 V

A csomag tartalma

• CANJST - 5 tűs JST - DTM4 kábel

Nyers kalibrációs adatok

• Pin 1: 12 V
• Pin 2: test
• Pin 3: CAN Low
• Pin 4: CAN High
