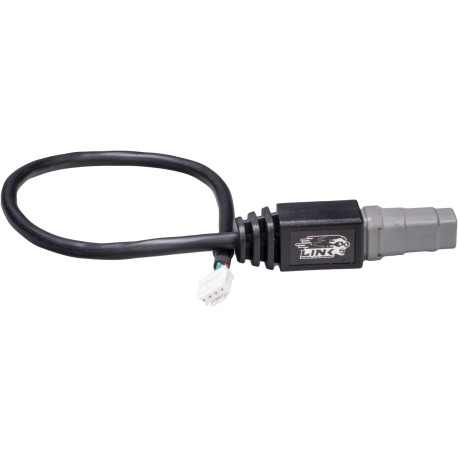

Link CANJST4 - CAN csatlakozókábel plug-in motorvezérlőkhöz (4 tűs)

A 300 mm-es Link CANJST4 szükséges a CAN kommunikáció & tápellátás hozzáadásához az újonnan megjelent, új 4 tűs, tápellátással rendelkező CAN csatlakozóval (nem a régebbi 5 tűs CAN csatlakozóval) szerelt G4X plug-in motorvezérlőkhöz. Közvetlenül a motorvezérlő nyomtatott áramköri lapján lévő aljzatba dugható, CAN-t és védett 12 V-os tápellátást biztosít a CAN tartozékok egyszerű csatlakoztatásához. Alkalmas CAN lambdamodul, műszerfal, EGT erősítő vagy más hasonló, kis teljesítményű CAN eszközök táplálására, amelyek teljes folyamatos áramfelvétele <3 A.

Támogatott modellek

A kompatibilis plug-in motorvezérlők az alábbiak:

214-4100 - G4X plug-in motorvezérlő Nissan GTR, elektronikus fojtószelep-vezérléssel

217-4100 - G4X plug-in motorvezérlő Nissan S15, elektronikus fojtószelep-vezérléssel

233-4000 - G4X plug-in motorvezérlő Honda S2000 AP1

228-4000 - G4X plug-in motorvezérlő Subaru WRX V5-6

237-4000 - G4X plug-in motorvezérlő Honda HC20X Type-R DC5/RSX

238-4000 - G4X plug-in motorvezérlő Subaru WRX11

239-4000 - G4X plug-in motorvezérlő MX5NB2X

240-4000 - G4X plug-in motorvezérlő MX5NB1X

243-4000 - G4X plug-in motorvezérlő WRX11 USDM

241-4200 - G5 plug-in motorvezérlő - Toyota GT86/Subaru BRZ LHD

241-4000 - G5 plug-in motorvezérlő - Toyota GT86/Subaru BRZ RHD

Műszaki adatok

Termékméretek

• 400mm(L)x20mm(W)x20mm(H)
• 15.75in(L)x0.79in(W)x0.79in(H)

Termék tömege

• 35 gramm (1,23 uncia)

Anyag

• 300mm

Elektromos jellemzők

• Maximális bemeneti feszültség: 300 V
• Maximális folyamatos áramfelvétel: 3 A
• Vezeték-keresztmetszet: 20AWG/0,5 mm2

Egyéb

• Pin 4: CAN H
• Pin 3: CAN L
• Pin 2: test
• Pin 1: 12 V

A csomag tartalma

• CANJST4 - Link CAN csatlakozókábel plug-in motorvezérlőkhöz

Nyers kalibrációs adatok

• Pin 1: 12 V
• Pin 2: test
• Pin 3: CAN Low
• Pin 4: CAN High

Csatlakozó

• DTM4 apa - JST4.
• 12 V és GND JST4 csatlakozóban végződik.
