Link kombinált nyomás- és hőmérséklet-érzékelő (CPTS)

Támogatott modellek

Minden Link motorvezérlő.

Egyéb, analóg nyomás- és hőmérséklet-bemenettel rendelkező utángyártott motorvezérlők.

Figyelmeztetések

Vízhez/hűtőfolyadékhoz nem alkalmas.

Maximális megengedett túlnyomás: 20 bar.

Javasolt meghúzási nyomaték: 37,5 +/-2,5 Nm.

Az optimális működés érdekében az érzékelőcsúccsal lefelé, a függőlegestől legfeljebb +/-45°-os eltéréssel szerelje be.

Műszaki adatok

Főbb jellemzők

A Link kombinált nyomás- és hőmérséklet-érzékelő műszaki adatai:

• Eredeti Bosch kombinált nyomás- és hőmérséklet-érzékelő.
• Egyidejűleg méri a nyomást és a hőmérsékletet.
• Nyomástartomány: 0 - 10 bar.
• Hőmérséklet-tartomány: -40 °C és +140 °C között.
• M10 x 1 menet 45°-os kúpos üléssel.
• 5 tűs Bosch trapéz csatlakozókészlettel szállítjuk.

Termékméretek

• 55mm(L)x30mm(W)x30mm(H)
• 2.17in(L)x1.18in(W)x1.18in(H)

Termék tömege

• 30 gramm (1,06 uncia)

Elektromos jellemzők

• Üzemi feszültségtartomány: 4,75-5,25 V
• Maximális bemeneti feszültség: 5,25 V

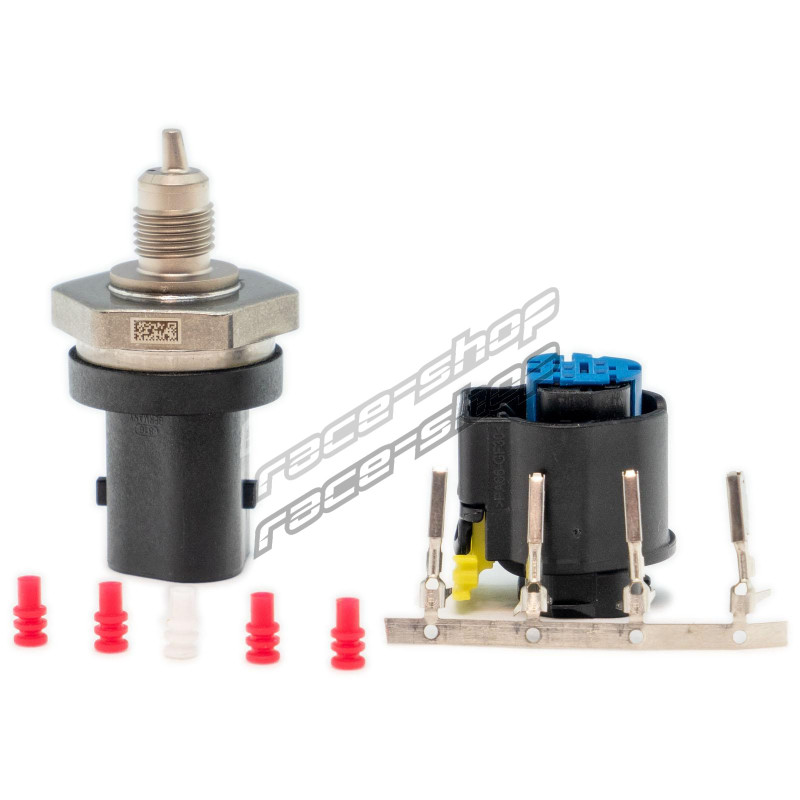

A csomag tartalma

• Bosch kombinált folyadéknyomás-/hőmérséklet-érzékelő.
• 5 tűs Bosch trapéz csatlakozókészlet.
• Nyomtatott tartozék-útmutató.

Kalibráció neve a PCLinkben

• Nyomás: "Bosch 10Bar 0 261 230 340"
• Hőmérséklet: "Bosch NTC 0 261 230 340"

Nyers kalibrációs adatok

• Nyomás: 0,5 V = 0 kPa, 4,5 V = 1000 kPa
• -40 °C: 44 864 ohm
• -35 °C: 33 676 ohm
• -30 °C: 25 524 ohm
• -25 °C: 19 525 ohm
• -20 °C: 15 067 ohm
• -15 °C: 11 724 ohm
• -10 °C: 9195 ohm
• -5 °C: 7266 ohm
• 0 °C: 5784 ohm
• 5 °C: 4636 ohm
• 10 °C: 3740 ohm
• 15 °C: 3037 ohm
• 20 °C: 2480 ohm
• 25 °C: 2038 ohm
• 30 °C: 1707 ohm
• 35 °C: 1398 ohm
• 40 °C: 1175 ohm
• 45 °C: 978,9 ohm
• 50 °C: 825 ohm
• 55 °C: 698,5 ohm
• 60 °C: 594 ohm
• 65 °C: 507,2 ohm
• 70 °C: 434,9 ohm
• 80 °C: 323,4 ohm
• 85 °C: 280,4 ohm
• 90 °C: 244 ohm
• 95 °C: 213 ohm
• 100 °C: 186,6 ohm
• 105 °C: 164 ohm
• 110 °C: 144,5 ohm
• 115 °C: 127,8 ohm
• 120 °C: 113,3 ohm
• 125 °C: 100,7 ohm
• 130 °C: 89,8 ohm
• 135 °C: 80,2 ohm
• 140 °C: 71,9 ohm
• 150 °C: 55 ohm

Csatlakozó

• 5 tűs Bosch trapéz
