Link LS kábelköteg - biztosíték- és relédoboz

A Link LS kábelköteg biztosíték- és relédoboz plug-and-play tápelosztó megoldás, amely leegyszerűsíti az elektromos csatlakozásokat a Link szerelt LS motorkábelköteg és a jármű karosszériája között. Biztosítékkal védett tápellátást és integrált relévezérlést biztosít az alapvető motorfunkciókhoz, csökkentve a beépítési időt, és szükségtelenné téve bonyolult táp- és reléáramkörök kiépítését.

Támogatott modellek

Link szerelt LS motorkábelköteg (PN 101-0300).

GM Gen 3 LS1 és LS6 motorok.

GM Gen 4 LS2, LS3, LS7 és LSA motorok.

Bowdenes (DBC) és drive-by-wire (DBW) LS alkalmazások.

Figyelmeztetések

Kizárólag a Link szerelt LS motorkábelköteggel való használatra tervezve.

Drive-by-wire (DBW) alkalmazásoknál három, motorvezérlő által vezérelt nagy áramú relékimenet áll rendelkezésre.

Léptetőmotoros alapjárati levegőszabályzó szelepet használó bowdenes (DBC) alkalmazásoknál két, motorvezérlő által vezérelt nagy áramú relékimenet áll rendelkezésre.

A bekötési és beszerelési részleteket lásd a Link LS motorkábelköteg kézikönyvében.

Műszaki adatok

Főbb jellemzők

A Link LS drive-by-wire adapter műszaki adatai:

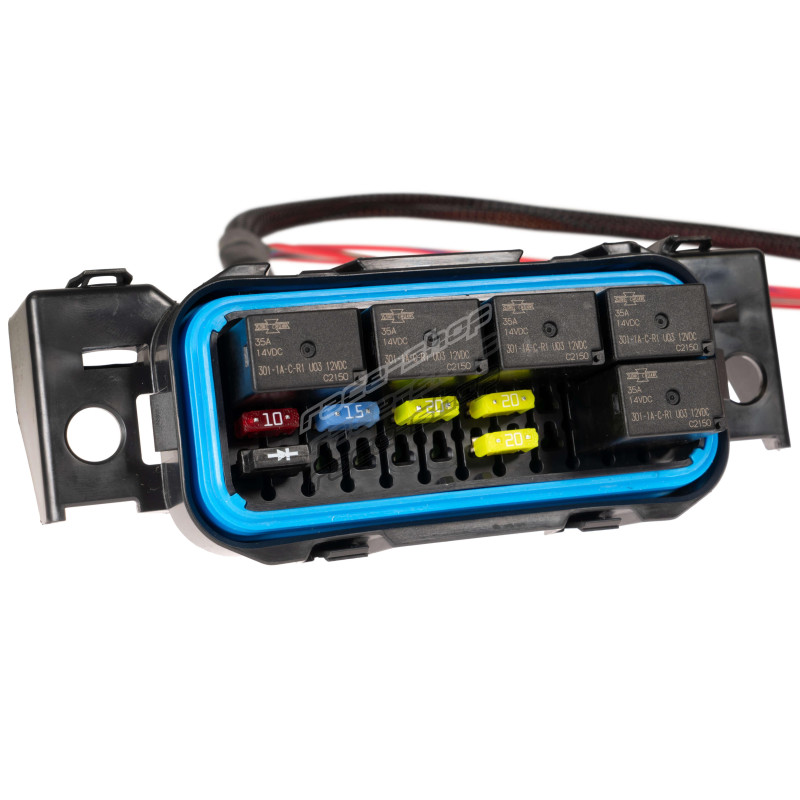

• Plug-and-play biztosíték- és relédoboz.
• Biztosítékkal védett tápelosztást biztosít a motorvezérlő és a motor elektromos rendszere számára.
• Egyszerűsíti a karosszéria-kábelezést, akár mindössze két szükséges járműcsatlakozással (akkumulátor és gyújtás), opcionális üzemanyag-szivattyú és hűtőventilátor csatlakozásokkal.
• Integrált, motorvezérlő által vezérelt relékimenetek az üzemanyag-szivattyú és a hűtőventilátor működtetéséhez.
• Támogatja a motorvezérlő tápellátás-fenntartó (hold-power) áramkörét léptetőmotoros alapjárati levegőszabályzó szelepes alkalmazásokhoz.

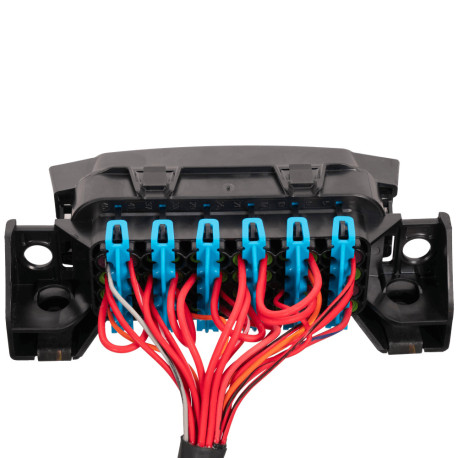

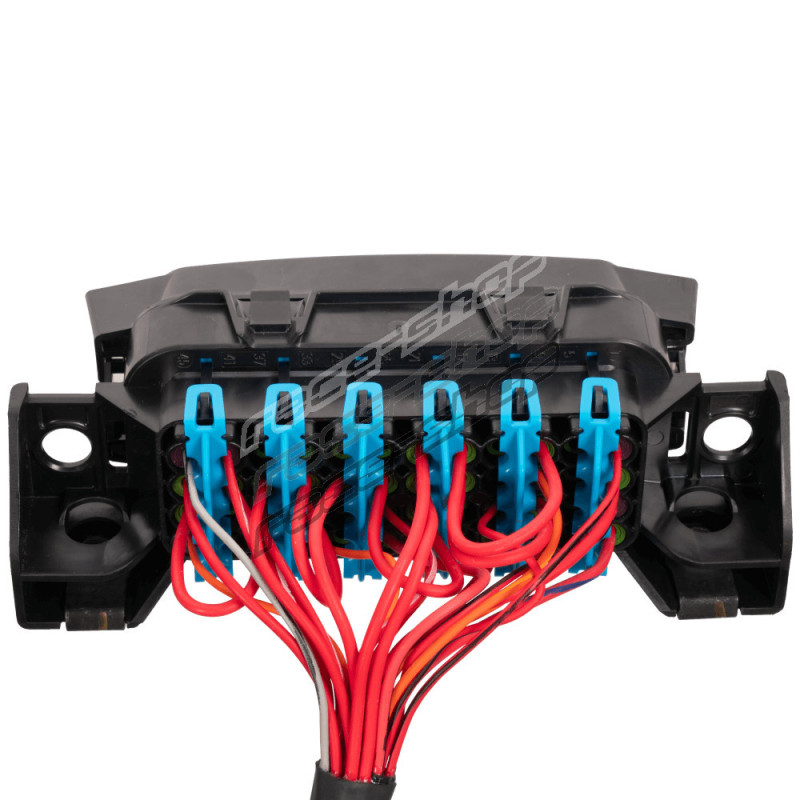

• IP67 védettségű, tömített Busman ház.
• Az USA-ban gyártva, eredeti Song Chuan gépjárműipari relékkel, TXL vezetékkel és ultrahangos hegesztésű toldásokkal.

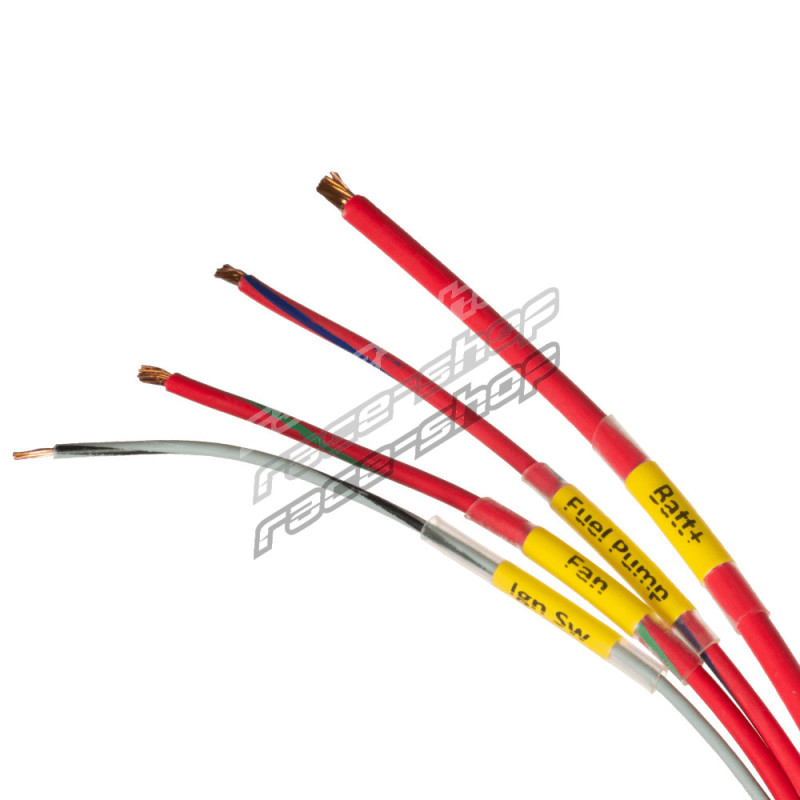

• Négy 1500 mm-es szabad végű vezeték az akkumulátor, a gyújtáskapcsoló, az üzemanyag-szivattyú és a hűtőventilátor csatlakoztatásához

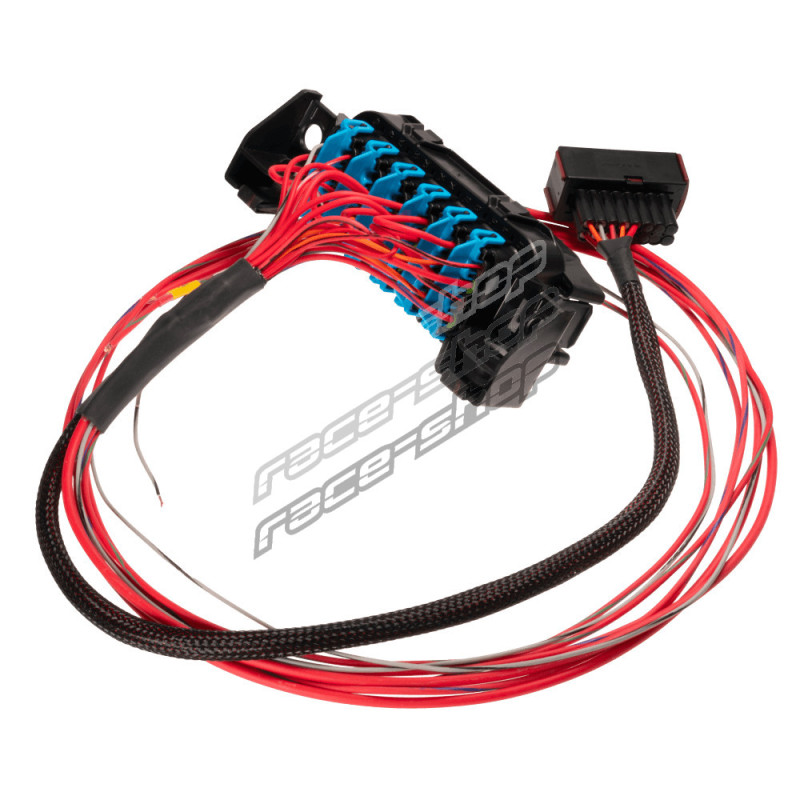

• 500 mm-es kábelköteg-csatlakozás a Link LS motorkábelköteghez.

Elektromos jellemzők

• Üzemi feszültségtartomány: 6-30 V
